Van bi điều khiển khí nén

Ngày cập nhật :01/10/2025

Van bi điều khiển khí nén là một công trình nghiên cứu phát triển tiền đề từ van bi vận hành truyền thống. Chúng khắc phục hiệu quả các hạn chế và tích hợp nhiều tính năng thông minh mang đến cho người dùng nhiều tiện ích cao cấp nhất. Và hòa chung trong xu thế công nghiệp hóa phát triển mạnh mẽ các thiết bị tự động ngày càng được ưa chuộng nhiều hơn.

Có mặt phổ biến trong nhiều hệ thống công nghiệp và nhiều lĩnh vực hoạt động tự động để kiểm soát hệ thống an toàn thông qua việc điều chỉnh dòng chảy chất lỏng, khí trong đường ống. Vậy  bạn đọc đã hiểu rõ về dòng van bi điều khiển khí nén hay chưa? Cùng XNK HT đi phân tích những lợi ích khi lắp đặt van trong hệ thống nhé!

Hình ảnh thực tế của van bi điều khiển khí nén

Van bi điều khiển khí nén được sản xuất rất đa dạng không chỉ mẫu mã, kích cỡ mà còn chất liệu, thương hiệu và những hình ảnh minh họa là 1 cách thức hiệu quả giúp quý khách hàng tiếp cận và tìm hiểu được dễ dàng hơn về sản phẩm cần tìm kiếm.

Một số tên gọi phổ biến khác của van bi điều khiển khí nén:

• Van bi điều khiển bằng khí nén
• Van bi điều khiển khí nén lắp ren lắp bích
• Van bi khí nén
• Van bi đóng mở bằng khí nén
• Van bi 2 ngã, 3 ngã điều khiển khí nén
• Van 2 chiều điều khiển khí nén
• Van điều khiển khí nén dạng bi
• Van khí nén kiểu bi
• Van bi điều khiển khí nén có lắp bộ hiển thị trạng thái

Tìm hiểu chung về van bi điều khiển khí nén inox, gang, thép, nhựa

Van bi điều khiển khí nén ra đời khi công nghiệp phát triển mạnh mẽ, con người mong muốn các thiết bị máy móc được nâng cấp có thể giúp đỡ tối đa trong quá trình sản xuất để có thể đảm bảo an toàn cho người lao động mà hiệu suất công việc đạt chất lượng tốt nhất.

Van bi điều khiển khí nén là dòng van bi đóng mở bằng khí nén, nhờ được kết hợp với bộ điều khiển khí nén, bộ truyền động khí nén nên van bi cơ có khả năng hoạt động hoàn toàn tự động, việc xoay bi đóng mở đường ống diễn ra đơn giản, cực kì nhanh chóng và điều tiết lưu lượng chính xác hơn rất nhiều.

Van bi đóng mở bằng áp lực khí nén được sử dụng trong các hệ thống liên quan đến hơi, khí và chất lỏng. Các ứng dụng tự động hóa này có áp suất cao và nhiệt độ tương đối lớn cùng với yêu cầu hoạt động tự động để tối ưu hiệu suất. Việc lắp đặt thiết bị này cho phép người dùng kiểm soát được trạng thái thực tế van và quản lý tốt hệ thống từ xa nhờ bộ điều khiển khí nén kết nối với tủ thông minh PLC. Từ đó tiết kiệm được chi phí nhân công và tăng hiệu suất công việc gấp nhiều lần.

Van bi điều khiển khí nén hoạt động cơ bản theo 2 cơ chế là đóng mở hoàn toàn ( On-Off) hoặc đóng mở theo góc (tuyến tính) tùy theo từng dạng bộ khí và cấp khí nén theo 2 kiểu chính: tác động đơn, tác động kép. Tác động lực từ bộ xy lanh khí nén mạnh mẽ, chưa đầy 2s đã có thể làm bi van xoay chuyển từ đóng sang mở hoặc đến vị trí góc mong muốn.

Có thể bạn cần mua: van bi điều khiển điện tuyến tính

Thông số kỹ thuật của van bi điều khiển khí nén

• Kích cỡ: DN50 – DN300
• Chất liệu van: inox 304, inox 316, nhựa PVC, UPVC, PPR,…
• Trục – bi van: hợp kim thép
• Gioăng kín: PTFE, viton
• Kiểu kết nối: nối ren, mặt bích
• Tiêu chuẩn kết nối: JIS10K, BS PN16, ANSI 150
• Kiểu điều khiển: điều khiển khí nén
• Tiêu chuẩn: 3-8bar
• Dạng hoạt động: ON -OFF,  tuyến tính
• Áp lực làm việc: PN16, PN25, PN40, PN63
• Nhiệt độ hoạt động: -5 Độ C ~ 180 độ C
• Môi trường hoạt động: khí gas, hơi nóng, hóa chất nhẹ, nước, dầu, thực phẩm,…
• Xuất xứ: Hàn Quốc, Đài Loan
• Thương hiệu sản xuất: Geko, KB valve
• Bảo hành: 10-12 tháng
• Cung cấp: CO-CQ, Catalogue
• Tình trạng: có sẵn

Van bi điều khiển khí nén được ứng dụng ở đâu

• Van bi đóng mở bằng khí nén được sử dụng hệ thống xử lý nước, chất thải
• Hệ thống dẫn dầu, lọc hóa dầu, hóa chất
• Ngành công nghiệp thực phẩm, sản xuất đồ ăn, nước uống, sữa
• Công nghiệp sản xuất dược phẩm, mỹ phẩm, thiết bị, y tế,…yêu cầu độ chính xác và an toàn vệ sinh
• Cực kì quan trọng trong lĩnh vực dẫn khí đốt, xăng dầu
• Van bi điều khiển khí nén cung cấp khả năng kiểm soát lưu lượng dòng chảy chất lỏng, khí cho hệ thống thủy điện, thủy lợi, hệ thống HVAC
• Lắp đặt van bi điều khiển bằng khí nén tại các phòng thí nghiệm, viện nghiên cứu hóa học
• Các trang trại chăn nuôi, hệ thống tưới tiêu nông nghiệp tự động

Cấu tạo và nguyên lý hoạt động của van bi điều khiển khí nén

Cấu tạo của van bi điều khiển khí nén

Van bi điều khiển khí nén là sản phẩm được hình thành từ sự kết hợp hoàn hảo giữa 2 bộ phận là van bi cơ và bộ điều khiển khí nén. Những đặc điểm nổi bật và các tiện ích thông minh của từng bộ phận sẽ được trình bày như sau:

1.Phần van bi cơ

Thân van bi của sản phẩm có cấu tạo tương tự như một ball valve thông thường, tất cả các chi tiết và bộ phận được sắp sếp hoàn mĩ nhất để thực hiện tốt nhiệm vụ đóng mở đường ống hoặc điều chỉnh dòng chảy lưu chất.

Các chi tiết bên trong phần van bi điều khiển khí nén này chính là quả bi, trục van, gioăng kín, mặt kết nối, các đai ốc siết được sản xuất từ nhiều chất liệu khác nhau như inox, thép, gang, nhựa

Bộ phận này cũng chính là vị trí mà lưu chất sẽ đi qua, việc khoét rỗng hoàn toàn bên trong không chỉ để chứa đựng các chi tiết khác mà còn là đường truyền. Tại 2 đầu van chính là điểm kết nối van với đường ống.

Tùy thuộc vào chất liệu, kích cỡ van mà phần kết nối này sẽ được thiết kế linh hoạt dạng ren trong, mặt bích hoặc rắc co để đáp ứng được yêu cầu liên kết chắc chắn, kín khít và bền vững.

Bộ điều khiển van sẽ được đặt bên trên phần van bi nên phần đầu của thân van bi sẽ chế tạo các tán với gioăng kín bằng Teflon hoặc các giá đỡ để giữ cố định bộ điều khiển, sẵn sàng cho quá trình hoạt động.

2.Bộ điều khiển khí nén

Bộ truyền động khí nén chính là bộ phận sẽ sinh lực để điều khiển toàn bộ các hoạt động của các bộ phận diễn ra trong thân van và mục đích cuối cùng là thay đổi góc bi van. Bộ phận này được lắp đặt bên trên đầu của bi van cơ và hoàn toàn có thể tháo dời bởi vì được gắn kết thông qua các đai ốc, tính linh hoạt cao.

Bên ngoài chính là vỏ hộp bảo vệ sản xuất từ chất liệu hợp kim nhôm, lớp sơn bảo vệ chống oxi hóa chống xâm nhập nước và kháng bụi hiệu quả theo tiêu chuẩn IP67. Bên trong phần piston khí nén chính là bộ phận chủ đạo sinh lực, cùng với đó là trục quay, nắp đậy, lò xo (ở dạng tác động đơn).

Bộ phận này tiếp nhận khí nén cấp từ hệ thống, sau khi cấp nguồn khí có tiêu chuẩn 3-8bar vào lỗ cấp khí thì xy lanh khí nén sẽ được hoạt động theo chiều ngang theo 2 dạng chính như sau:

Tác động đơn: chỉ yêu cầu cung cấp lượng khí nén đúng 1 lần duy nhất, phần bi van sẽ được xoay đến vị trí góc yêu cầu. Nhưng cần cấp liên tục khí nén để giữ nguyên trạng thái van nên khá tốn năng lượng. Khi ngừng cấp khi thì lò xo đàn hồi sẽ tác động lực vào piston từ đó bi van sẽ trở về vị trí đóng ban đầu nhanh chóng.

Tác động kép: yêu cầu cần cung cấp áp suất khí nén vào cả 2 chu trình đóng và mở van. Tuy nhiên thì lợi thế của dạng này chính là không yêu cầu cấp khí liên tục, vị trí được giữ nguyên khi ngừng cấp khí và phù hợp với nhiều yêu cầu sử dụng khác nhau.

Các phụ kiện đi kèm theo van bi điều khiển khí nén

Van điện từ khí nén – van đảo chiều khí nén ( pneumatic solenoid valve)

Là thiết bị quan trọng để phân chia luồng khí nén vào bên trong các buồng chứa khí xy lanh để van có thể hoạt động. Chúng sử dụng nguồn điện khá đa dạng như 24V, 110V, 220V và được phân chia thành nhiều loại như:

• Van điện từ khí nén 5/2
• Van điện từ khí nén 2 chiều
• Van điện từ khí nén 2/2
• Van điện từ khí nén 3/2
• Van điện từ khí nén 5/3

Bộ hiển thị trạng thái đóng mở ( Limit Swith Box)

Hay còn gọi là công tắc hành trình, là bộ phận được gắn trên nhiều thiết bị van điều khiển bao gồm cả van bi điều khiển khí nén để thông báo trạng thái đóng mở cho người sử dụng hoặc cập nhật tín hiệu để điều khiển van điện từ điều chỉnh đường cấp khí.

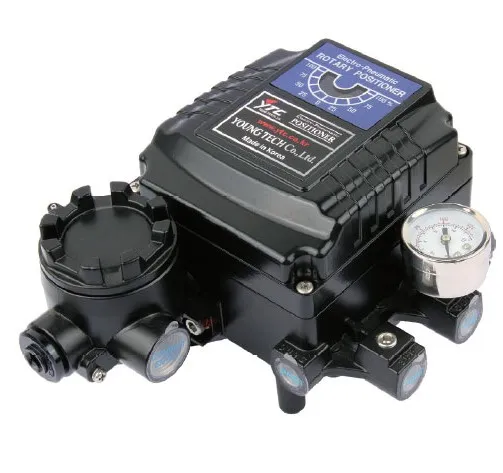

Bộ định vị van – Positioner

Lắp đặt vào van bi điều khiển khí nén, là thiết bị giúp người vận hành có thể dễ dàng điều chỉnh van bi khí nén ở nhiều góc mở khác nhau như 25, 45, 70, 85, …tùy theo yêu cầu sử dụng. Vô cùng quan trọng với các van điều tiết lưu lượng và hệ thống yêu cầu điều chỉnh dòng chảy chính xác cao.

Bộ lọc khí nén ( bầu lọc khí )

Khí nén được sinh ra ở các thiết bị tạo khí như máy nén khí và thông qua đường dây vận chuyền có thể lẫn lộn nhiều tạp chất, nước và bộ lọc khí nén sẽ thực hiện vai trò lọc sạch và giữ lại các tạp chất đó, chỉ cho phép khí nén sạch lưu thông vào bên trong bộ điều khiển để ngăn chặn tình trạng tắc nghẽn, chống oxi hóa, han gỉ và kéo dài tuổi thọ cho sản phẩm.

Ống dẫn khí nén và đầu nối nhanh

Để cung cấp năng lượng khí cho bộ điều khiển khí nén không thể thiếu ống dẫn, chúng liên kết với nhiều thiết bị như van điện từ, bộ định vị, bộ lọc khí,…một cách dễ dàng thông qua đầu nối nhanh.

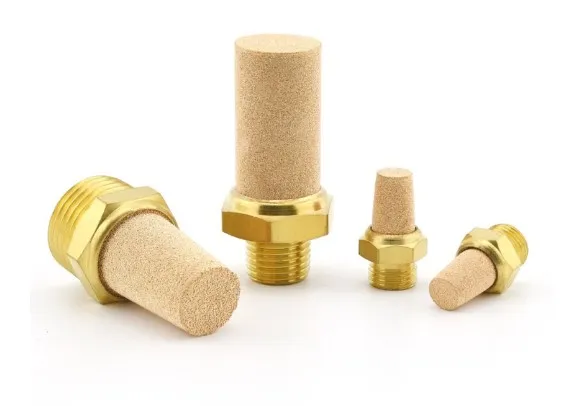

Tiêu âm – giảm thanh

Van bi điều khiển khí nén khi hoạt động sẽ phát ra các tiếng ồn khi cấp và xả khí. Chính vì thế việc lắp đặt tiêu âm sẽ giúp giảm tối đa tiếng ồn, tránh gây phiền toái cho người sử dụng.

Nguyên lý hoạt động của van bi điều khiển khí nén

Cũng tương tự như các dòng van điều khiển khí nén khác thì van bi điều khiển bằng khí nén hoạt động dựa vào sự chuyển đổi năng lượng khí thành động năng để điều chỉnh lỗ khoét bi van thực hiện quá trình đóng mở, điều tiết dòng chảy lưu chất.

Và được mô tả như sau:

Nguồn khí nén từ hệ thống thông qua các dây dẫn, đầu nối nhanh và van điện từ kết nối với lỗ cấp được cấp vào bên trong buồng chứa khí của bộ điều khiển. Từ đó áp suất khí lớn sẽ đẩy các piston di chuyển ra 2 đầu nắp van và thông quá hệ thống bánh răng để cung cấp lực mô men xoắn cho trục van. Đồng thời bi van được gắn liền với trục sẽ được xoay tròn 1 góc 90 độ để mở ra đường truyền cho lưu chất lưu thông.

Và khí thừa sẽ được thoát ra ở lỗ còn lại, đảm bảo sự tuần hoàn ổn định, không bị ứ đọng bên trong và nguồn năng lượng sạch không gây ô nhiễm môi trường, an toàn với con người.

Quá trình đóng van sẽ được thực hiện ngược lại với quá trình mở van. Nếu như dạng tác động đơn thì không có bước làm này.

Các dòng van bi điều khiển khí nén tiêu biểu nhất

Van bi điều khiển khí nén dạng On – Off

Dạng van được cài đặt bộ điều khiển có khá đơn giản với 2 trạng thái cơ bản là mở hoàn toàn 90 độ và đóng kín 0 độ. Chính vì thế van bi điều khiển khí nén ON-OFF được sử dụng cho các hệ thống yêu cầu sự nhanh chóng, chính xác, mở hoặc ngắt khẩn cấp dòng chảy khi có trục trặc xảy ra.

Với giá thành rẻ hơn so với dạng tuyến tính và thiết kế gọn, nhẹ hơn nên van bi khí nén dạng ON-OFF có thể lắp đặt được nhiều vị trí nhất là ở trên cao, thay thế con người kiểm soát hệ thống cho các khu vực chật hẹp hay chứa chất nguy hiểm, khó khăn trong việc điều khiển trực tiếp.

Van bi điều khiển khí nén tuyến tính

So với van dạng On – Off thì van bi điều khiển khí nén tuyến tính phải trang bị nhiều thiết bị hơn nên có phần cồng kềnh và trọng lượng nặng nề. Điển hình là kết hợp với bộ positioner để điều chỉnh các góc mở cho van và limit swith box để truyền tải tín hiệu analog 4-20mA về tủ điều khiển PLC từ đó người dùng có thể nắm bắt tình trạng và điều chỉnh van cho phù hợp.

Như vậy dòng van này có thể đáp ứng được mục đích sử dụng đa dạng, được lắp đặt và sử dụng cho các hệ thống đòi hỏi độ bền, chính xác về phần trăm lưu lượng yêu cầu.

Van bi 2 mảnh – 2 thân – 2PC đóng mở bằng khí nén

Với hình ảnh ở trên thì chúng ta cũng có thể thấy được phần thân van bi điều khiển khí nén được phân chia thành 2 mảnh riêng biệt, chúng gắn kết thông qua dạng nối ren hoặc các bulong khá đơn giản, nhìn tưởng chừng lỏng lẻo nhưng lại thật sự chắc chắn, khả năng chịu áp lực cao rất tốt, chống biến dạng, nứt vỡ.

Việc thiết kế này nhằm mục đích tháo rời van đơn giản hơn. Một mặt để kiểm tra, vệ sinh sạch sẽ và mặt khác là thay mới các chi tiết trong van nếu xảy ra hư hỏng hoặc trục trặc để có thể giảm chi phí sử dụng.

Van bi điều khiển khí nén 3 thân – 3 mảnh – 3PC

Thiết kế thân van bi với 3 mảnh van độc lập được kết nối thông qua các bulong – đai ốc tạo thành một kết cấu tổng thể cực kì chắc chắn, tính năng làm kín tốt hơn, chống rò rỉ hiệu quả.

Đặc biệt sản phẩm này phục vụ cho các ứng dụng hệ thống yêu cầu tính linh hoạt cao, có thể tháo lắp sửa chữa, bảo dưỡng dễ dàng, thay mới từng chi tiết tiết kiệm tối đa chi phí. Thường có kích thước nhỏ từ Dn15 đến Dn50 và sử dụng kiểu kết nối ren đơn giản.

Van bi inox điều khiển khí nén

Van bi điều khiển khí nén có phần thân van được sản xuất từ inox 304, inox 316 cao cấp giúp van có khả năng ứng dụng đa dạng môi trường, đặc biệt là các hệ thống có nhiệt độ cao, áp lực lớn hay lưu chất có tính oxi hóa, ăn mòn như dung dịch hóa chất, axit loãng, chất tẩy rửa, kiềm, dầu nóng, khí gas,…nhờ khả năng chống ăn mòn tốt nhất.

Sản phẩm này đảm bảo độ bền vượt trội cho hệ thống. Có giá thành tương đối cao nhưng được xem là giải pháp hoàn hảo cho mọi ứng dụng công nghiệp tự động. Các kích thước van phổ biến hiện nay như: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200 lắp đặt cho nhiều kích thước ống lớn nhỏ.

Van bi nhựa rắc co điều khiển khí nén

Với chất liệu nhựa PVC, UPVC, CPVC giá thành thấp hơn nhiều so với inox nhưng có khả năng chống chịu oxi hóa, ăn mòn tốt hơn. Chính vì thế van bi điều khiển khí nén bằng nhựa được tin dùng cho các hệ thống đặc thù có tính ăn mòn cao như hóa chất, kiềm, muối,…

Mặt khác, nhựa vốn dẻo và dễ biến dạng nếu như tiếp xúc với môi trường có nhiệt độ cao hoặc áp suất lớn nên cần đặc biệt chú ý và lựa chọn phù hợp. Chúng xuất hiện rộng rãi trong công nghiệp xử lý nước thải, cấp nước sạch, hồ bơi, bể chứa nguyên liệu,…Và sử dụng kiểu kết nối chủ đạo là rắc co hoặc mặt bích.

Van bi điều khiển khí nén 3 ngã – 3 cửa

Hoặc có thể gọi là van bi đa ngã, dễ dàng phân biệt với dòng van bi thông dụng nhất hiện nay là dạng 2 cửa, 2 ngã. Với thiết kế thân van có 3 đầu kết nối, kích thước bằng nhau để điều chỉnh lưu lượng đồng đều tới các ống dẫn.

Sử dụng van bi điều khiển khí nén 3 ngã giúp người sử dụng phân phối hoặc điều chỉnh dòng chảy theo nhiều hướng khác nhau cho các hệ thống đa ống dẫn một cách nhanh chóng và chính xác nhất.

Ưu điểm, nhược điểm của van bi điều khiển khí nén

Ưu điểm của van bi điều khiển khí nén

• Cấu tạo van đơn giản, vận hành rất dễ dàng, yêu cầu trình độ kỹ thuật cao
• Van bi điều khiển khí nén hoạt động tự động, không tốn kém nhiều sức lực và thời gian, tối ưu năng lượng
• Chu trình đóng mở bi van cực nhanh nên cung cấp khả năng đóng mở cực nhanh, phù hợp cho các yêu cầu khẩn cấp nhất
• Tích hợp vào hệ thống tự động hóa để tối ưu năng suất, giảm bớt nguồn nhân lực, tạo điều kiện quản lý đơn giản nhất
• Van bi khí nén được sản xuất từ nhiều chất liệu có nhiều đặc điểm tính chất riêng biệt có thể hoạt động tốt ở nhiều môi trường khác nhau
• Có thể lắp đặt ngang, thẳng đứng, xiên chéo, dòng van cho phép điều chỉnh dòng chảy thuận nghịch
• Van bi điều khiển bằng khí nén được sản xuất nhiều kích cỡ, có thể ứng dụng cho tất cả các hệ thống lớn nhỏ yêu cầu kiểm soát tốt lưu lượng
• Khả năng điều chỉnh dòng chảy lưu chất hiệu quả cao, có thể điều chỉnh chính xác theo yêu cầu sử dụng từ xa
• Kết hợp với hệ thống ống dẫn cực kì chắc chắn và kín khít bằng kiểu kết nối thông dụng nhưng tiện lợi cao, mặt bích có tính linh hoạt và ren, rắc co đơn giản
• Van bi điều khiển khí nén hoạt động bằng áp lực khí nén là dạng năng lượng xanh sạch, an toàn với con người và bảo vệ môi trường, tối ưu hóa tốt
• Hoạt động ổn định, không gây rung lắc hay áp lực cho hệ thống
• Độ bền lớn, tuổi thọ cao, chống chập cháy nổ

Nhược điểm của van bi điều khiển khí nén

Bên cạnh những ưu điểm vượt trội thì van bi điều khiển khí nén cũng còn tồn tại một vài hạn chế nhỏ cần lưu ý khi sử dụng như:

• Van bi đóng mở bằng khí nén có giá thành tương đối cao so với dạng van điều khiển bằng điện và dòng vận hành bằng tay truyền thống
• Cần phải cung cấp nguồn khí nén tiêu chuẩn và ổn định trong suốt quá trình van làm việc
• Van không thể sử dụng với chất rắn, chất kết dính, có tính đặc sệt hoặc lưu chất có chứa tạp chất
• Hạn chế van tiếp xúc trực tiếp với ánh nắng mặt trời, nước mưa thời gian dài

Hướng dẫn chọn mua van bi điều khiển khí nén phù hợp

Lựa chọn van bi điều khiển bằng khí nén phù hợp với đường ống là bước quyết định trực tiếp đến chất lượng sản phẩm, chính vì thế người dùng cần cẩn trọng khi tìm hiểu và chọn mua để không xảy ra bất kì sai sót dẫn đến những trục trặc không mong muốn trong quá trình sử dụng.

Cần chọn van phù hợp với hệ thống và đáp ứng mục đích sử dụng, có thể tham thảo qua 1 số tiêu chí quan trọng mà các chuyên viên XNK HT tổng hợp như sau:

• Lưu ý kích cỡ van bi khí nén
• Lưu ý chất liệu van phù hợp với môi trường sử dụng
• Lựa chọn model bộ điều khiển phù hợp (tác động đơn hay kép, On-Off hay tuyến tính), van điện từ cần dựa theo điện áp hệ thống
• Tìm hiểu và lựa chọn hãng sản xuất, nên là các thương hiệu uy tín
• Mua hàng tại địa chỉ uy tín, phân phối hàng chính hãng
