Van bi điều khiển điện ON-OFF

Ngày cập nhật :01/10/2025

Van bi điều khiển điện ON-OFF là một trong 2 dạng của van bi điều khiển điện – electric control ball valve, được điều khiển hoàn toàn bằng điện năng thay thế cho công việc tác động lực trực tiếp bằng tay như các dạng van truyền thống tốn kém nhiều thời gian.

Giới thiệu chung về van bi điều khiển điện ON-OFF

So với dòng van bi điều khiển điện tuyến tính thì van bi điện ON-OFF có phần hạn chế chức năng, chỉ có khả năng đóng hoặc mở hoàn toàn đường ống, bi van sẽ được tác dụng lực và quay 2 góc cơ bản là 0 và 90 độ. Tuy nhiên chức năng điều tiết dòng chảy đơn giản, khả năng vận hành nhanh chóng, an toàn với đường ống lớn vượt trội hơn van điện từ, đặc biệt là độ bền cao, tối ưu hiệu suất, tiết kiệm thời gian và công sức hiệu quả.

Bộ điều khiển điện ON-OFF của van bi được sản xuất từ những hãng sản xuất nổi tiếng đến từ nhiều quốc gia công nghiệp phát triển hàng đầu hiện nay như Hàn Quốc, Đài Loan, Trung Quốc, quen thuộc với người tiêu dùng Việt Nam phải kể đến như là Geko, KB valve, Haitima,…

Van bi điều khiển điện ON-OFF không chỉ hoạt động có độ chính xác cao mà thiết kế không kém phần đa dạng, mẫu mã phù hợp với xu thế công nghiệp hiện đại cùng dải kích thước rộng từ DN15, DN20,..đến DN200 có thể lắp đặt cho nhiều kích cỡ đường ống hiện nay.

Có thể bạn cần mua: van bi điều khiển điện tuyến tính

Thông số kỹ thuật của van bi điều khiển điện ON-OFF

• Kích cỡ: DN15 – DN200, 15A -200A
• Chất liệu van: nhựa UPVC, nhựa PVC, inox 304, inox 316,…
• Trục – bi van: inox không gỉ
• Gioăng kín: Teflon
• Đầu điện: hợp kim nhôm, sơn tĩnh điện
• Cấp bảo vệ: IP67
• Kiểu kết nối: rắc co, nối ren, mặt bích
• Kiểu điều khiển: điều khiển điện
• Điện áp: 24v 220v 380v
• Dạng hoạt động: ON-OFF, đóng mở hoàn toàn
• Áp lực làm việc: PN16, PN25
• Nhiệt độ hoạt động: max 70 độ C, 180 độ C tùy vật liệu
• Môi trường làm việc: hóa chất, khí nóng, khí gas, hơi, nước sạch, xử lý nước,…
• Xuất xứ: Hàn Quốc, Đài Loan
• Thương hiệu sản xuất: Geko valve, KB valve
• Bảo hành: 10-12 tháng
• Cung cấp: CO-CQ, Catalogue

Đặc điểm cấu tạo của van bi điều khiển điện On-Off

Về cấu tạo của van bi điều khiển điên On-Off, chúng được kết hợp đơn giản mà toàn diện giữa 2 bộ phận chính là: phần van bi cơ + bộ điều khiển điện On, Off = Van bi đóng mở bằng điện dạng ON-OFF

Với từng bộ phận chúng sẽ có những đặc điểm và chức năng riêng biệt, vì thế chúng ta sẽ đi tìm hiểu cụ thể và chi tiết để có thể lắp đặt cũng như vận hành một cách đúng đắn nhất.

1. Bộ động cơ điện dạng ON -OFF ( Electric actuator)

Quan sát hình vẽ ta thấy được rằng bộ điều khiển điện được ưu ái lắp đặt vị trí trên đầu thân van và được cố định rất chắc chắn thông qua phần tán bi với các đai ốc. Điều đó không chỉ cho phép việc lắp ghép đơn giản mà việc tháo dỡ khi cần kiểm tra hoặc bảo trì khi hư hỏng được thuận tiện hơn.

Bộ truyền động điện dạng ON-OFF dạng hình hộp chữ nhật bằng hợp kim nhôm, sơn tĩnh điện chống oxi hóa, đạt tiêu chuẩn kháng nước và kháng bụi, tạo môi trường hoạt động tiêu chuẩn cho các bộ phận bên trong là tụ điện, bảng mạch điện, công tắc giới hạn, motor, trục động cơ,…

Chức năng của bộ điều khiển chính là chuyển đổi điện áp (24V, 220V, 380V) thành động năng và sẽ được cung cấp cho các hoạt động của các bộ phận trong van, quả bi van sẽ tiêu hao nguồn năng lượng này thông qua cơ chế đóng mở van.

2. Phần van bi cơ – Ball valve

Đây chính là bộ phận sẽ trực tiếp tiếp xúc với dòng chảy lưu chất và cố định van với đường ống thông qua mặt kết nối có dạng nối ren, rắc co, mặt bích và clamp.

Van bi cơ thông thường được cấu tạo hình trụ với 2 cửa đơn giản, hiện nay được cải tiến và nâng cấp để phù hợp với các yêu cầu đa dạng có dạng 3 ngã, điều chỉnh dòng chảy theo dạng chữ T hoặc chữ L phù hợp với các mục đích điều chỉnh hướng và hòa trộn các nguyên liệu trong ngành công nghiệp sản xuất và nhiều lĩnh vực khác.

Cấu tạo của van bi về cơ bản cũng tương tự như các van bi truyền thống khác, gồm có bi van, trục và gioăng đệm. Được sản xuất từ nhiều chất liệu cao cấp như SUS304, SUS316, nhựa UPVC, nhựa PVC, gang dẻo, thép WCB,… đạt độ bền, cứng cao chịu áp suất và chống oxi hóa ăn mòn các hóa chất để làm việc với nhiều môi trường hệ thống khác nhau.

Cơ chế hoạt động của van bi điều khiển điện On-Off

Đối với nguyên lý hoạt động của van bi điều khiển điện dạng On-Off thì có phần đơn giản hơn nhiều, chúng chỉ thực hiện việc ngắt dòng chảy hoặc mở lưu lượng tối đa thì có yêu cầu sử dụng. Điểm ấn tượng ở đây chính là mỗi một chu trình kết thúc, công tắc giới hạn sẽ tự động ngắt nguồn và giữ vị trí hiện tại của quả bi để tránh hiện tượng om điện có thể gây chập cháy.

Chưa dừng ở đó, quả bi được gia công kỹ lưỡng, đạt chuẩn có khả năng đóng kín tốt, ngăn chặn tình trạng rò rỉ lưu chất qua van tốt hơn nhiều so với van bướm, van cổng điều khiển bằng điện.

Và khi lỗ khoét bi van được điều chỉnh song song với dòng chảy hay nói cách khác bi van đã đạt giới hạn tối đa, cho phép lưu chất được lưu thông với lưu lượng tối đa, đặc biệt, áp suất không bị tổn thất.

Tại sao nên sử dụng van bi điều khiển điện On-Off

Dưới đây là những lợi ích to lớn mà van bi điều khiển điện On-Off đem đến cho hệ thống lắp đặt và người sử dụng, trả lời cho câu hỏi vì sao dòng sản phẩm lại được ứng dụng phổ biến rộng rãi hiện nay.

Hiệu quả năng lượng: van bi điều khiển điện áp dụng nguồn điện áp thông dụng là 24V, 220V và 380V phù hợp với mạng lưới điện quốc gia. Điều đáng nói là chúng tiêu thụ nguồn điện hợp lý, đảm bảo sự an toàn nhờ trang bị chống chập cháy, có thể hoạt động trong môi trường lưu chất có nhiệt độ cao lên tới 180 độ C.

Kiểm soát chính xác: van cung cấp khả năng kiểm soát chính xác các chuyển động của bộ phận, thực hiện đúng theo lập trình là đóng và mở ở vị trí và tốc độ cụ thể, đảm bảo quá trình làm việc trong hệ thống được diễn ra trơn tru và hiệu quả nhất. Đây cũng là yêu cầu quan trọng đối với nhiều ứng dụng công nghiệp, nhất là quy trình sản xuất các thực phẩm, dược phẩm, xử lý hóa chất,…

Giảm chi phí vận hành, bảo trì thấp: so với bộ truyền động điện của van bi điều khiển điện tuyến tính thì chúng có ít bộ phận chuyển động hơn đồng nghĩa việc hư hỏng cũng giảm tối đa. Mặt khác, nhà sản xuất lựa chọn kỹ lưỡng chất liệu cấu tạo cao cấp và chất lượng cao, quy trình sản xuất được kiểm soát nghiêm ngặt, ít xảy ra lỗi vặt khi hoạt động. Vì thế van không yêu cầu bảo dưỡng quá nhiều, tùy theo môi trường và điều kiện làm việc thực hiện từ 3-6 tháng 1 lần của nhà cung cấp.

Dễ dàng sử dụng: cấu tạo đơn giản, kiểu kết nối đa dạng và linh hoạt vì thế việc lắp đặt van bi điều khiển điện ON-OFF dễ dàng và không tốn nhiều công sức, tiết kiệm thời gian và chi phí. Đặc biệt hoàn toàn có thể lắp đặt theo bất kì hướng nào theo mục đích sử dụng và dễ dàng tích hợp van với các thống công nghiệp tự động.

Các dòng van bi điều khiển điện On-Off phổ biến hiện nay

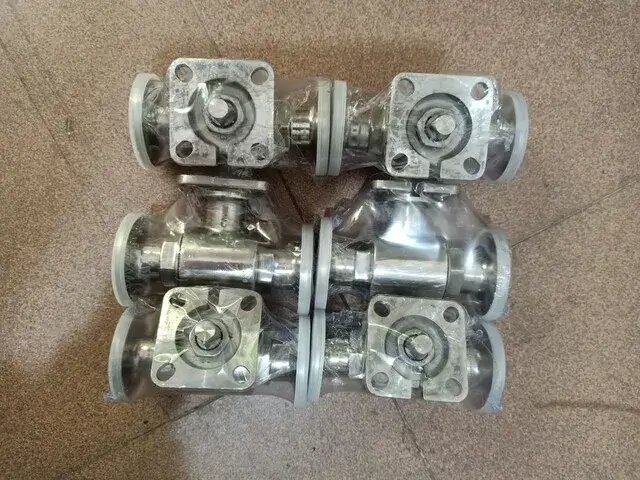

Van bi điều khiển điện ON-OFF 3 ngã

Với thiết kế thân van 3 ngã cho phép van bi điều khiển điện On-Off lắp đặt với các hệ thống công nghiệp tự động yêu cầu điều tiết hoặc chuyển hướng, hòa trộn dòng chảy lưu chất trong đường ống một cách hiệu quả nhất.

Tùy theo mục đích sử dụng người dùng lựa chọn bi van được thiết kế để điều chỉnh dòng chảy theo dạng chữ T hoặc chữ L. Quá trình hoạt động diễn ra nhanh chóng đảm bảo tính chính xác và quản lý hệ thống dễ dàng thông qua bộ điều khiển điện ON-OFF.

Van bi điều khiển điện On-Off inox 304, inox 316

Van bi đóng mở bằng điện dạng On-Off được chế tạo từ inox, chất liệu được xem là cao cấp nhất hiện nay. Vì thế van không chỉ có khả năng hoạt động đa dạng môi trường mà còn có độ bền lớn, không xuất hiện các tình trạng han gỉ bề mặt gây mất thẩm mỹ khi sử dụng trong thời gian dài.

Các dòng van bi điều khiển điện ON-OFF bằng inox sử dụng kiểu kết nối ren trong và mặt bích để lắp đặt với đường ống tạo ra sự liên kết bền vững, chống áp suất cao tốt và ngăn ngừa thất thoát hơi, khí và nước.

Van bi điều khiển điện ON-OFF nhựa PVC, UPVC

Chất liệu nhựa quen thuộc và có giá thành rẻ được sử dụng để sản xuất van bi điều khiển điện On-Off mang lại vô vàn lợi ích cho người sử dụng. Dễ nhận thấy là tiết kiệm chi phí đầu tư và sản xuất, phù hợp với những hệ thống, công trình có nguồn ngân sách hạn chế.

Đặc biệt phải kể đến độ bền, nhựa rất bền và ít bị oxi hóa, có khả năng chống ăn mòn khi tiếp xúc trực tiếp với nước mưa, các hóa chất loãng, dung dịch kiềm, bazo, acid,…đảm bảo độ an toàn trong suốt vòng đời.

Tuy nhiên cần lưu ý, không nên sử dụng van bi điều khiển điện ON-OFF với các hệ thống có nhiệt độ, áp suất cao, việc vượt quá giới hạn an toàn có thể khiến giảm tối đa tuổi thọ và hiệu quả công việc.

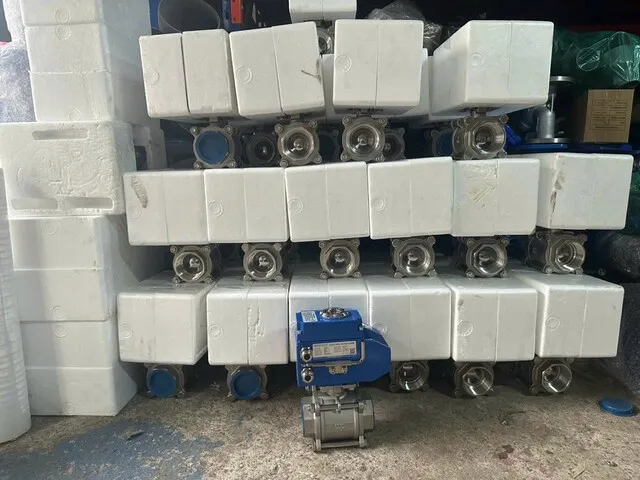

Van bi 3 mảnh điều khiển điện ON-OFF nối ren

Van bi điều khiển điện On-Off thiết kế 3 thân, 3PC kết nối bằng ren đơn giản với hệ thống có kích thước vừa và nhỏ dưới DN50, áp suất tương đối thấp để thực hiện yêu cầu đóng ngắt hoặc mở ra dòng chảy cho đường ống.

Với các vị trí trên cao, khó tiếp cận và vận hành trực tiếp bằng tay, các môi trường có tính độc hại các van bi điều khiển điện ON-OFF chính là một giải pháp tốt nhất, giúp việc kiểm soát dòng chảy ổn định đơn giản và chính xác hơn.

Một số câu hỏi thường gặp trong van bi điều khiển điện On-Off

Sự khác biệt giữa van bi điều khiển bằng điện và van điện từ là gì

Van điện từ tiêu tụ nhiều điện năng hơn khi vận hành so với van bi điện. Hiểu đơn giản, để duy trì trạng thái van điện từ đóng hoặc mở thì chúng ta cần cung cấp liên tục và ổn định nguồn điện. Còn đối với các dòng van bi động cơ điện thì chỉ cần nguồn điện phù hợp để đóng hoặc mở van mà không cần điện áp để duy trì vị trí hiện tại.

Van bi điều khiển điện có gì khác với van bi điều khiển khí nén

Các dòng van được trang bị bộ điều khiển điện phù hợp với các ứng dụng đòi hỏi độ chính xác, phản hồi và điều khiển từ xa cho các hệ thống phức tạp. Còn đối với bộ truyền động khí nén với các van điều tiết chúng đáp ứng tốt các đòi hỏi tốc độ cao, mô men xoắn lớn và an toàn cho các môi trường có điều kiện khắc nghiệt (nhiệt độ lớn).

Lợi ích của việc sử dụng van bi điều khiển điện dạng ON-OFF là gì

Van bi điều khiển điện nói riêng và các dòng van điều khiển điện dạng ON-OFF mang lại nhiều lợi ích cho hệ thống và người sử dụng hơn so với van vận hành thủ công như:

• Độ chính xác cao, được cải thiện tốt hơn
• Thời gian phản hồi nhanh chóng và tích hợp dễ dàng với các hệ thống tự động
• Giảm nhân lực thủ công, giảm chi phí vận hành và cải thiện năng suất
• Đảm bảo an toàn lao động, phạm vi hoạt động đa dạng hơn

Có thể bạn cần mua: van bi điều khiển điện Đài Loan

Những lỗi thường gặp và phương pháp khắc phục cho van bi điện ON-OFF

Nguyên nhân gây ra lỗi cho van bi điều khiển điện ON-OFF

• Chưa kết nối nguồn điện phù hợp
• Điện áp dưới mức tiêu chuẩn hoặc không chính xác
• Đầu nối lỏng lẻo, tiếp xúc kém
• Bảo vệ quá nhiệt động cơ điện

Phương pháp khắc phục cho van bi điều khiển điện ON-OFF

• Kết nối với nguồn điện ổn định và an toàn, lưu ý ngăn xâm nhập nước
• Kiểm tra nguồn điện áp trong giới hạn mức hay chưa
• Kiểm tra và thực hiện đấu nối đúng chuẩn cho thiết bị đầu cuối
• Kiểm tra xem bi van có bị kẹt hoặc giá trị mô men xoắn quá lớn hay không

Tiêu chí quan trọng khi chọn mua van bi điều khiển điện dạng On-Off

Với nhiều người tiêu dùng, việc lựa chọn dòng van bi đóng mở bằng điện ON-OFF là một quá trình hết sức phức tạp. Mặc dù chỉ là một dòng loại của van bi điều khiển bằng điện nhưng chúng được sản xuất rất đa dạng để đáp ứng tốt được các yêu cầu sử dụng khác nhau hiện nay.

5 lưu ý quan trọng dưới đây sẽ hỗ trợ đắc lực cho việc lựa chọn van bi điều khiển điện ON-OFF phù hợp với hệ thống của các bạn:

• Chất liệu van bi điều khiển điện ON-OFF phù hợp với môi trường làm việc bên trong và bên ngoài đường ống
• Kích thước van tương đồng với kích cỡ ống nối sẽ lắp đặt
• Bộ điều khiển có model phù hợp với yêu cầu làm việc của van
• Cần hiểu rõ và nắm vững các tiêu chuẩn mặt bích để lựa chọn mặt kết nối phù hợp cho van đảm bảo độ kín tối đa
• Nên tìm hiểu các thương hiệu uy tín, lựa chọn các đơn vị nhập khẩu chính hãng để có thể sở hữu các sản phẩm van bi điều khiển điện ON-OFF có chất lượng cao

Hướng dẫn lắp đặt van bi điều khiển điện ON-OFF đúng kỹ thuật

Quy trình lắp đặt van bi điều khiển điện ON/OFF được trình bày cụ thể như sau:

Nên tuân thủ các hướng dẫn của nhà sản xuất hoặc cung cấp van, chuẩn bị đầy đủ các dụng cụ cần thiết cho quá trình thi công để việc lắp đặt thuận tiện nhất.

Người thi công cần có kiến thức về sản phẩm và trình độ chuyên môn, thực hiện đấu nối nguồn điện đúng chuẩn cho van bi điều khiển điện On-OFF theo sơ đồ hướng dẫn để không phát sinh các trục trặc không đáng có

Cần cung cấp nguồn điện phù hợp cho van bi điều khiển điện ON-OFF và lắp đặt đường đi cho dây dẫn phù hợp, ngăn chặn sự xâm nhập nước vào bên trong bộ điều khiển

Nên lắp đặt đầu động cơ điện ON/OFF cho van có độ lệch không quá 90 độ

Lựa chọn vị trí phù hợp để thuận tiện cho việc lắp đặt cũng như kiểm tra, bảo dưỡng van bi điều khiển điện ON-OFF dễ dàng nhất

Cần vệ sinh sạch sẽ mặt kết nối để mối nối trở nên kín đáo và chắc chắn nhất

Kiểm tra các bước lắp đặt đúng chuẩn trước khi tiến hành thử nghiệm van bi điều khiển điện dạng ON-OFF

Ứng dụng công nghiệp của van bi điều khiển điện ON-OFF

Với chức năng đóng ngắt nhanh chóng và kiểm soát hệ thống hiệu quả từ xa, van bi điều khiển điện ON-OFF được tích hợp với nhiều hệ thống đường ống công nghiệp tự động trong nhiều ngành nghề, lĩnh vực. Điển hình như:

• Van bi điều khiển điện ON-OFF lắp đặt cho hệ thống cấp dẫn, thoát xả và xử lý nước sạch, nước thải, nước thô, nước sản xuất khu công nghiệp, khu đô thị
• Van bi đóng mở bằng điện dạng ON/OFF có mặt trong PCCC tại các công trình, khu chung cư, nhà máy, xưởng sản xuất,…để điều chỉnh đóng mở dòng chảy ổn định
• Van bi điều khiển điện ON-OFF là một thiết bị không thể thiếu trong công nghiệp chế biến và khai thác dầu mỏ, dầu khí, khoáng sản, lọc hóa dầu, khí tự nhiên,…
• Ứng dụng tại hệ thống bể chứa, lưu trữ, cung cấp nguyên nhiên liệu sản xuất dược phẩm, thực phẩm, giải khát, dệt may, luyện kim, thiết bị y tế và các nhu yếu phẩm dụng phục vụ đời sống sinh hoạt
• Ngoài ra thì van bi điều khiển điện ON-OFF còn xuất hiện rộng rãi trong ngành nông nghiệp tự động, tưới  tiêu cây trồng và chăn nuôi thủy, hải sản, trang trại gia súc gia cầm

Mua van bi điều khiển điện ON-OFF chính hãng, chất lượng cao ở đâu

Van bi điều khiển điện ON-OFF tại Công ty TNHH TM & XNK HT Việt Nam có nguồn gốc xuất xứ từ những quốc gia công nghiệp lớn như Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Châu Âu,…cam kết được kiểm định đầy đủ, kèm theo các giấy tờ chứng nhận chất lượng CO-CQ đảm bảo độ an tâm, tin cậy tuyệt đối cho quý khách hàng.

Ngoài van bi điều khiển điện ON-OFF thì XNK HT còn là đơn vị nhập khẩu và phân phối nhiều dòng van công nghiệp, thiết bị tự động cũng như vật tư ngành nước khác như:

• Van bướm điều khiển điện ON-OFF
• Van cầu điều khiển khí nén
• Van cổng dao điều khiển khí nén
• Van bi điều khiển khí nén tuyến tính
• Van bướm điều khiển khí nén

Với nhiều năm kinh nghiệm và đội ngũ nhân viên giàu kinh nghiệm, dịch vụ khách hàng chuyên nghiệp XNK HT tự hào là đối tác uy tín, đồng hành cùng nhiều dự án, công trình lớn nhỏ trên cả nước. Liên hệ ngay hôm nay với chúng tôi để được tư vấn và báo giá tốt nhất.
