Van bi điều khiển điện tuyến tính

Ngày cập nhật :04/10/2024

Các hệ thống yêu cầu tối ưu hóa tính năng điều chỉnh dòng chảy có độ chính xác cao như xử lý nước, sản xuất thực phẩm, công nghiệp hóa chất,… luôn cần những sản phẩm điều tiết chất lượng và van bi điều khiển điện tuyến tính chính là một ví dụ điển hình.

Vậy Linear electric control ball valve là gì? Van bi điều khiển điện tuyến tính có gì khác so với van bi điều khiển điện On-Off mà lại được sử dụng phổ biến hơn? Mua sản phẩm van bi động cơ điện tuyến tính chính hãng ở đâu có giá tốt? Tất cả những thắc mắc sẽ được giải đáp chi tiết trong bài viết dưới đây. Xin mời các bạn cùng tìm hiểu với XNK HT nhé.

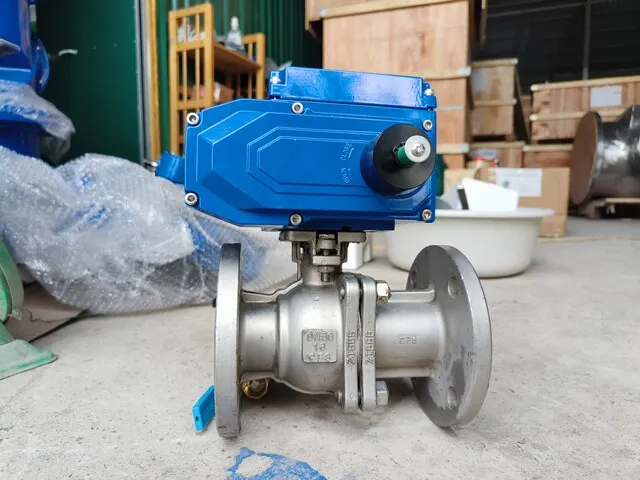

Hình ảnh thực tế của van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính thường có cấu tạo phức tạp hơn so với dạng van điều khiển On-Off, trang bị mặt hiển thị dạng LCD, bộ tuyến tính và hoàn toàn có thể hoạt động theo cả 2 chiều thuận nghịch thông qua các Switch với tiêu chuẩn IP67.

Van bi điều khiển điện tuyến tính được sản xuất từ các chất liệu có khả năng chống oxi hóa, ăn mòn và đảm bảo độ bền cao như inox 304, inox 316, 316L, nhựa PVC, nhựa UPVC,…có thể hoạt động trong nhiều môi trường từ thông dụng như nước sạch đến khắc nghiệt là hóa chất, nước biển,…không bị rỉ sét, nóng chảy và tuổi thọ cao.

Nhằm đáp ứng được thị trường sôi động và nhu cầu sử dụng đa dạng, HT Việt Nam hân hạnh được giới thiệu tới các bạn đọc những sản phẩm van bi điều khiển điện tuyến tính chúng tôi tâm huyết hiện nay:

Van bi điều khiển điện tuyến tính 24V

Van bi điều khiển điện tuyến tính 220V

Van bi điều khiển điện tuyến tính 380V

Van bi điều khiển điện tuyến tính bằng gang

Van bi điều khiển điện tuyến tính bằng inox 304, inox 316

Van bi điều khiển điện tuyến tính bằng thép WCB, thép GS – C25

Van bi điều khiển điện tuyến tính bằng nhựa UPVC, PVC, CPVC

Van bi vi sinh điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính nối ren rắc co

Van bi điều khiển điện tuyến tính mặt bích

Van bi điều khiển điện tuyến tính clamp

Van bi điều khiển điện tuyến tính 3 ngã – 3 cửa

Van bi điều khiển điện tuyến tính 2 thân – 2 mảnh – 2PC

Van bi điều khiển điện tuyến tính 3 thân- 3PC – 3 mảnh

Thông số kỹ thuật của van bi điều khiển điện tuyến tính

• Kích cỡ: DN15 – DN200, 15A – 200A
• Chất liệu van: inox 304, inox 316, nhựa UPVC, nhựa CPVC
• Gioăng kín: PTFE
• Kiểu kết nối: nối ren, mặt bích, rắc co
• Kiểu điều khiển: động cơ điện
• Chất liệu đầu điện: hợp kim nhôm
• Tiêu chuẩn: IP67
• Điện áp: 24V, 220V, 380V
• Dạng hoạt động: tuyến tính
• Tín hiệu in-output: 4-20mA (phổ biến), 0-10V (ít hơn)
• Áp lực làm việc: PN16, PN25
• Nhiệt độ hoạt động: max 200 độ C – inox, 65 độ C – nhựa
• Môi trường hoạt động: nước đa dạng, khí gas, hơi nóng, hóa chất, thực phẩm, xử lý nước,…
• Xuất xứ: Đài Loan, Hàn Quốc
• Thương hiệu sản xuất: Geko Valve, KB valve
• Bảo hành: 10-12 tháng, đổi trả linh hoạt

Giới thiệu về van bi điều khiển điện tuyến tính – van bi đóng mở theo góc bằng điện là gì

Van bi điều khiển điện tuyến tính được định nghĩa là một thiết bị cơ khí tự động có khả năng điều chỉnh lưu lượng, phân phối hoặc đóng ngắt dòng chảy lưu chất cho các hệ thống đường ống lắp đặt với nhiều góc mở đa dạng như 0, 25, 50, 75, 90.

Cũng tương tự như dòng van bi điều khiển điện On-Off thì sản phẩm này cũng được kết hợp với bộ động cơ điện – motor điện nhưng khác biệt ở chỗ chúng điều khiển bằng Modulating type với tín hiệu analog input và output dạng 4-20mA hoặc 0-10V.

Việc van kết nối với các hệ thống điều khiển từ xa như tủ PLC, máy tính, điện thoại và giao tiếp thông qua tín hiệu điện giúp cho con người hoàn toàn có thể điều khiển van đóng mở các góc mong muốn theo tín hiệu đưa vào hoặc kiểm soát và nắm bắt được chính xác vị trí góc van mở hiện tại bằng bao nhiêu để cân đối và điều chỉnh phù hợp.

Như vậy việc lắp đặt van bi điều khiển điện tuyến tính không chỉ có thể giúp việc vận hành van được nhanh chóng, chính xác và an toàn mà còn tối ưu hóa hệ thống, nâng cao năng suất công việc tối đa đồng thời giảm chi phí vận hành, nhân công lao động hiệu quả.

Có thể bạn cần tìm: van bi điều khiển điện Đài Loan

Van bi điều khiển điện tuyến tính có những điểm mạnh và hạn chế gì

Ưu điểm vượt trội của van bi điều khiển điện tuyến tính

• Các thiết bị điều khiển tuyến tính được sản xuất kích cỡ phổ biến từ DN15 đến DN200 có khả năng ứng dụng cho các hệ thống kích thước lớn nhỏ khác nhau trong khu công nghiệp, xí nghiệp đến các hộ khu dân cư.
• Van bi điều khiển điiển tự động là một phần không thể thiếu trong các hệ thống tự động hóa, việc lắp đặt mang đến cho hệ thống cũng như là người sử dụng vô vàn những tính năng, tiện ích đa dạng như:
• Cho phép điều chỉnh lưu lượng dòng chảy theo mục đích sử dụng khác nhau nhờ vào sự tích hợp bộ hiển thị tuyến tính, có độ chính xác cao, đáp ứng được yêu cầu đóng mở %
• Cung cấp khả năng điều  khiển từ xa, đồng nghĩa với việc vận hành hệ thống đơn giản hơn, tối ưu được thời gian và công sức cũng như chi phí nhân lực
• Chu trình hoạt động của van nhanh chóng, đáp ứng được các yêu cầu điều tiết tức thời, khẩn cấp, phù hợp với các ngành công nghiệp sản xuất thực phẩm, dược phẩm
• Cấu trúc van chắc chắn, các bộ phận, chi tiết được sắp xếp và kết hợp vô cùng chắc chắn và hoàn hảo không chỉ đảm bảo độ kín mà tính linh hoạt cũng được ưu tiên, dễ dàng tháo lắp để vệ sinh hoặc bảo dưỡng
• Sản xuất van đạt chất lượng tiêu chuẩn IP67 có khả năng chống nước, kháng bụi và kháng từ vì thế hoạt động ổn định, trơn mượt và bền bỉ trong nhiều điều kiện môi trường khắc nghiệt
• Là một công cụ thay thế con người vận hành và quản lý hệ thống trong các khu vực có không gian hẹp, vị trí địa lý phức tạp hoặc chứa các chất độc hại, nguy hiểm, không phù hợp cho việc thực hiện con người trực tiếp điều khiển
• Van bi điều khiển điên tuyến tính sử dụng nguồn điện áp 24V, 220V, 380V thông dụng và phổ biến trong các khu công nghiệp, các nhà máy, cung cấp sự lựa chọn phù hợp với từng hệ thống
• Phát triển công nghệ chống chập cháy, đèn báo lỗi, công tắc giới hạn tự động ngắt điện khi van kết thúc chu trình hoạt động để tối ưu năng lượng điện
• Van bi điều khiển điện tuyến tính tại XNK HT được nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan vì thế chất lượng đảm bảo và giá thành tốt nhất, chính sách bảo hành 12 tháng của nhà sản xuất

Nhược điểm của van bi động cơ điện tuyến tính

• Van có giá thành thường cao hơn so với các dạng van khác nên chi phí đầu tư khá lớn
• Trọng lượng van tương đối nặng nên cần chú ý khi thi công lắp đặt
• Cần duy trì nguồn điện năng phù hợp và ổn định xuyên suốt quá trình van làm việc, trong trường hợp mất điện có thể sử dụng phụ tùng tay quay kèm theo để không làm gián đoạn quá trình vận hành
• Van không thể đáp ứng được các môi trường chất lỏng có chứa tạp chất hoặc chất rắn không hòa tan, chất bột hoặc đặc nhớt

Cấu tạo và nguyên lý hoạt động của van bi điều khiển điện tuyến tính

Việc hiểu rõ cấu tạo và cách thức van làm việc trong hệ thống là yêu cầu tối thiểu khi lắp đặt và sử dụng van nhằm đảm bảo tính chất an toàn và ổn định hiệu suất.

Cấu tạo chi tiết của van bi điều khiển điện tuyến tính

1.Phần van bi cơ

Về cơ bản thì phần van bi cơ của sản phẩm không có gì khác biệt so với các dòng van truyền thống khác, chúng được hình thành từ sự kết hợp của nhiều bộ phận như:

Thân van: hoặc vỏ van, chính là phần bao quát bên ngoài, được sản xuất từ các vật liệu khác nhau như inox, nhựa,… thiết kế hình trụ và phân loại thành nhiều dạng như 2 thân, 3 thân, 3 ngã. Phần đầu của thân van chính là vị trí sẽ kết nối với đường ống, mặt bích, rắc co và ren là những dạng sẽ tạo cho van khả năng đứng vững, cố định chắc chắn chống áp lực lớn.

Trục van: phần trục sản xuất chủ yếu từ thép không gỉ được thiết kế để liên kết trực tiếp bộ điều khiển điện tuyến tính cho bi van đồng thời truyền liên tục các lực mô men xoắn để bi van đóng mở các góc. Cần thường xuyên kiềm tra và bôi mỡ phù hợp để trục van chống oxi hóa và làm việc trơn tru.

Bi van: là bộ phận trọng yếu của van bi, thực hiện đóng mở hoặc điều tiết dòng chảy lưu chất bằng việc xoay liên tục lỗ khoét theo sự điều hành của bộ điều khiển thông qua trục van. Do tiếp xúc trực tiếp với lưu chất bi van sản xuất từ inox 304 hoặc nhựa tùy loại để đảm bảo độ bền, kín.

Gioăng kín: sản xuất từ PTFE hoặc NBR đảm bảo độ đàn hồi, tính chịu nhiệt, oxi hóa vô cùng bền thích hợp để chế tạo gioăng kín tạo độ kín cho van bi khi đóng.

2.Bộ điều khiển đóng mở van tuyến tính

Bộ điều khiển van điện dạng bi được sản xuất từ nhiều thương hiệu khác nhau nên việc sắp sếp vị trí các linh kiện điện tử hay lực kéo cũng có phần khác nhau. Tuy nhiên thì các thành phần cấu tạo là tương tự nhau:

Phần thân: hộp đựng được làm từ hợp kim nhôm, được sơn tĩnh điện chống oxi hóa và sản xuất theo tiêu chuẩn IP67. Phần vỏ bảo vệ này bao trùm tất cả các chi tiết, tạo môi trường làm việc phù hợp, cách ly nước, bụi và các ảnh hưởng từ môi trường.

Màn hình hiển thị: là vị trí mà các thông số làm việc của van sẽ thể hiện để cho con người có thể dễ dàng quan sát. Có dạng LCD chống xước, chống nước nên quan sát rõ nét, chống nhiễu. Ngoài ra thì các nút bấm cho phép điều chỉnh các thông số làm việc phù hợp với từng yêu cầu

Công tắc giới hạn hành trình: chúng liên kết trực tiếp với trục quay động cơ, có khả năng tự động nhận biết và ngắt điện khi van bi điều khiển điện tuyến tính kết thúc chu trình, giúp tiết kiệm điện và chống om điện dẫn đến cháy nổ.

Bảng mạch điện: nơi tiếp nhận điện áp từ hệ thống và chuyển đổi thành nguồn động năng phù hợp cung cấp lực cho các bộ phận kế tiếp

Bộ phận truyền động: bao gồm trục quay và hệ thống bánh răng, tiếp nhận và truyền lực mô men xoắn tới cho bi van thông qua trục để thay đổi vị trí lỗ khoét.

Tóm lại: bộ điều khiển điện tuyến tính có khả năng điều chỉnh cho bi van đóng mở trong vòng 15-30s vô cùng êm ái và dễ dàng vì được thực hiện bằng điện áp.

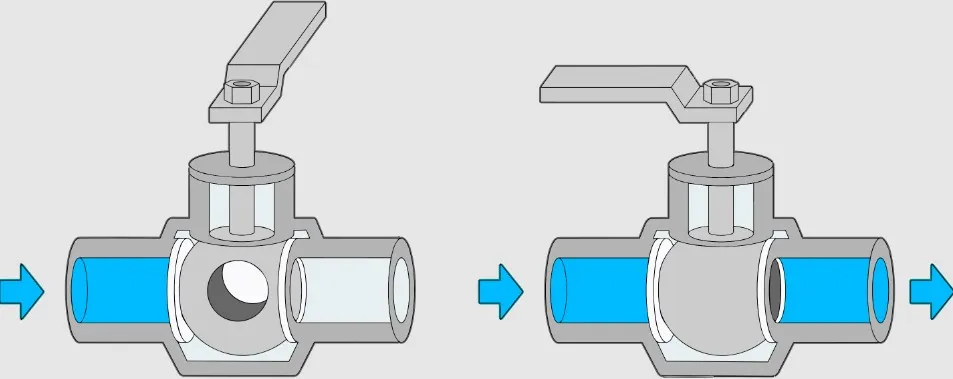

Nguyên lý hoạt động của van bi điện tuyến tính

Các dòng van bi điều khiển điện tuyến tính nói chung đều có nguyên lý hoạt động dựa trên việc chuyển hóa điện áp thành động năng và tiêu hao nguồn năng lượng đó thông qua việc xoay chuyển vị trí lỗ khoét bi van bên trong thân để điều chỉnh dòng chảy lưu chất.

Và van bi điều khiển điện tuyến tính có thể điều chỉnh các góc mở nhỏ, đa dạng đó là nhờ bộ điều khiển tuyến tính của động cơ điện. Bộ phận này sử dụng nguồn tín hiệu điện phổ biến nhất chính là 4-20mA hoặc 0-10V để điều chỉnh cũng như truyền tải tín hiệu từ trung tâm điều khiển tới van và ngược lại.

Bộ điều khiển điện khi nhận được tín hiệu sẽ tạo ra một tín hiệu điều khiển tương ứng để điều chỉnh van bi xoay đến góc độ mong muốn. Cơ cấu truyền động điện sẽ chuyển đổi tín hiệu điều khiển thành lực tác động, từ đó bi van được xoay tròn. Khi quả bi đạt đến vị trí yêu cầu, công tắc hành trình sẽ kích hoạt và ngắt tín hiệu điều khiển đồng thời giữ nguyên vị trí van bi.

Chu trình này sẽ lặp lại khi có tín hiệu điều khiển mới. Hệ thống hoạt động tương tự các loại van bi điều khiển điện khác.

Ứng dụng công nghiệp của van bi động cơ điện tuyến tính

Ứng dụng van bi điều khiển điện tuyến tính cho công nghiệp xử lý nước thải, nước sạch đô thị, nước ngầm

Với khả năng chống chịu ăn mòn và hoạt động với hóa chất, van bi điện tuyến tính là thiết bị điều tiết chủ lực cho hệ thống sản xuất hóa chất, chất tẩy rửa, chất bảo vệ thực vật

Trên các hệ thống dẫn truyền hoặc lưu trữ các dung dịch loãng có tính oxi hóa, hóa chất, xăng dầu luôn cần sử dụng van bi điều khiển điện tuyến tính để kiểm soát và điều chỉnh lưu lượng ổn định

Với khả năng điều tiết lưu chất chính xác và hiệu quả cao van bi điều khiển điện tuyến tính bằng nhựa, inox có độ bền cao được tin cậy lắp đặt cho các ngành sản xuất và chế biến thực phẩm, đồ ăn, nước giải khát, rượu bia,…

Sản xuất van đạt chất lượng và điều kiện an toàn và vệ sinh cao vì thế van bi đóng mở theo góc bằng động cơ điện được ứng dụng cho các hệ thống trong bệnh viện, viện nghiên cứu, phòng thí nghiệm, viện hóa học

Ngoài ra, van bi điều khiển điện tuyến tính được sử dụng phổ biến cho các hệ thống sưởi ấm, làm lạnh công nghiệp, hệ thống HVAC, hệ thống chiller

2 thương hiệu van bi điều khiển điện tuyến tính nổi tiếng XNK HT đang phân phối độc quyền

Van bi điều khiển điện tuyến tính GEKO valve – Đài Loan

Dòng sản phẩm có nguồn gốc xuất xứ từ Đài Loan nổi tiếng với nền công nghiệp phát triển mạnh mẽ và thương hiệu Geko valve là hãng sản xuất dẫn đầu ngành sản xuất van công nghiệp tại đất nước này. Vì thế chất lượng sản phẩm không cần phải bàn cãi, người sử dụng không cần lo lắng và đắn đo khi lựa chọn.

Van bi điều khiển điện tuyến tính Geko có chất lượng đạt chuẩn Châu Âu, đạt tiêu chuẩn chống thấm nước có khả năng làm việc ngoài trời, có tính thẩm mỹ cao và độ bền lớn. Hoạt động ổn định và tuổi thọ cao, được kiểm định nghiêm ngặt gần như tỉ lệ xảy ra hàng lỗi bằng 0. Đặc biệt XNK HT phân phối độc quyền toàn thị trường cam kết có giá thành tốt nhất.

Van bi điều khiển điện tuyến tính KB valve – Hàn Quốc

Luôn dẫn đầu chất lượng, các sản phẩm đến từ Hàn Quốc và chi tiết hơn là thương hiệu KB valve được đánh giá cao trên thị trường quốc tế. Van bi điều khiển điện tuyến tính được nghiên cứu và sản xuất hoàn toàn theo công nghệ hiện đại, quy trình khép kín và được tối ưu hóa cao.

Các vật liệu sử dụng chế tạo van cũng được lựa chọn kỹ lưỡng nhằm đảm bảo độ bền tốt nhất và thiết kế có tính ưu việt cao, phù hợp với xu thế, sự thẩm mỹ. Có lẽ vì thế mà giá thành của sản phẩm này cũng thường cao hơn, giá thành đi đôi với chất lượng nhưng vẫn không thể ngăn cản sự thu hút số lượng lớn khách hàng tìm kiếm.

Ngoài ra thì tại đơn vị chúng tôi còn cung cấp rộng rãi ra thị trường các sản phẩm van bi điều khiển điện tuyến tính đến từ nhiều hãng sản xuất nổi tiếng, chất lượng cao khác như:

• Van bi điều khiển điện tuyến tính Haitima
• Van bi điều khiển điện tuyến tính Aloha
• Van bi điều khiển điện tuyến tính Kosa – plus

Làm thế nào để chọn van bi điều khiển điện tuyến tính phù hợp

Khi lựa chọn được sản phẩm van bi điều khiển điện tuyến tính, nhất là những người mới tiếp xúc và chưa có nhiều kinh nghiệm cần đặc biệt chú ý một số yếu tố quan trọng như sau:

• Mục đích sử dụng: Xác định rõ mục đích sử dụng van là gì ( như lưu lượng, áp suất, môi trường, kích thước)
• Vật liệu van: Chọn vật liệu van phù hợp với môi trường sử dụng, ví dụ như van bi inox điện tuyến tính cho môi trường hóa chất, van bi nhựa điện tuyến tính cho môi trường nước.
• Điện áp: Chọn điện áp van phù hợp với nguồn điện của hệ thống.
• Kiểu kết nối: van bi điều khiển điện tuyến tính được thiết kế rất đa dạng như nối ren rắc co, mặt bích và cả clamp
• Thương hiệu: Chọn thương hiệu van uy tín, có sản phẩm chất lượng cao và dịch vụ bảo hành tốt.
• Nhà cung cấp: nên mua hàng ở những địa chỉ uy tín, có dịch vụ khách hàng chuyên nghiệp, hỗ trợ kỹ thuật đầy đủ bởi vì việc lựa chọn sản phẩm phù hợp chính là yếu tố quan trọng và tiên quyết đến chất lượng cũng như hiệu quả hoạt động.

Hy vọng những thông tin trên sẽ giúp bạn lựa chọn được sản phẩm ưng ý.

Cập nhật bảng giá van bi điều khiển điện tuyến tính mới nhất, chính xác

Đối với dòng van bi điều khiển điện tuyến tính chúng được sản xuất rất đa dạng không chỉ về kích cỡ mà còn kiểu dáng, chất liệu, thương hiệu,…Vì thế giá thành của sản phẩm này cũng vô cùng phong phú, phù hợp với nhiều đối tương khách hàng.

Vậy để có thể nhận được báo giá và bảng giá chính xác cho sản phẩm mà mình cần mua, quý khách hàng có thể liên hệ trực tiếp với chúng tôi qua Hotline hoặc Zalo và cung cấp các thông tin cần thiết như kích cỡ, vật liệu hoặc mục đích sử dụng, yêu cầu hệ thống để được tư vấn tốt nhất.

Công ty TNHH TM & XNK HT Việt Nam là nhà nhập khẩu và phân phối các dòng van công nghiệp, van điều khiển, các phụ kiện đường ống chất lượng cao từ nhiều thương hiệu nổi tiếng trên toàn thế giới nhằm cung cấp các giải pháp toàn diện cho hệ thống của bạn.

Cam kết hàng mới 100%, mẫu mã thịnh hành, đầy đủ chủng loại, kích thước có thể đáp ứng được tất cả các nhu cầu sử dụng hiện nay, hàng sẵn kho không cần chờ hàng, đảm bảo tiến độ thi công xây dựng. Ngoài ra cung cấp đầy đủ các chứng từ kiểm định Co-Cq, catalogue, chế độ bảo hành 12 tháng tin cậy tuyệt đối cho quý khách hàng khi trải nghiệm sản phẩm.
