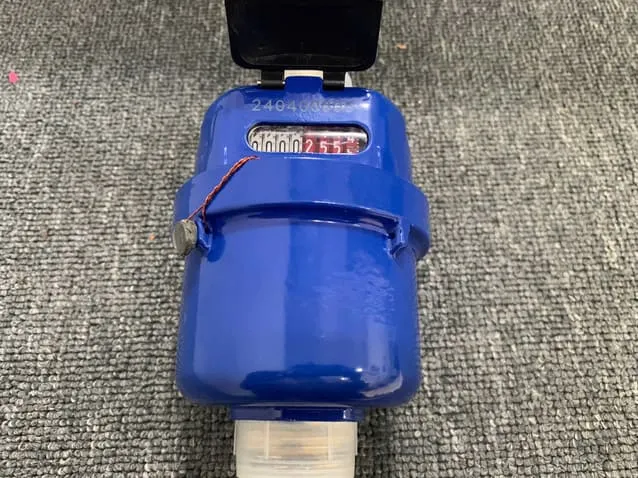

Đồng hồ nước dạng cơ

Ngày cập nhật :05/10/2024

Đồng hồ nước dạng cơ là một loại thiết bị công nghiệp có khả năng đo lường chính xác lưu lượng – thể tích nước trong các hệ thống ống dẫn nước khép kín. Giúp tính toán lưu lượng nước đã sử dụng trong hộ gia đình, nhà máy, khu công nghiệp và nhiều địa điểm sử dụng nước sạch khác.

Thông qua nó, ta biết được tổng số lưu lượng đã dùng trong một khoảng thời gian nhất định, có thể là trong hàng tuần, hàng tháng, hàng năm,…

Ngoài tên gọi chính thức là đồng hồ nước dạng cơ, nó còn được biết đến với nhiều tên gọi khác nhau như :

• Công tơ nước.
• Đồng hồ đo nước.
• Đồng hồ đo lưu lượng nước.
• Lưu lượng kế.
• Thiết bị đo nước,…v.v.

Xét về khả năng ứng dụng, sản phẩm có tính ứng dụng thực tế rất cao. Hiện nay, hầu hết các nhà máy, hộ gia đình, phòng trọ, nhà hàng, trường học, bệnh viện,… đều đang sử dụng sản phẩm để giải quyết các bài toán liên quan đến đo lường lưu lượng nước đã dùng.

Khái niệm đồng hồ nước dạng cơ là gì

Đồng hồ nước dạng cơ được hiểu đơn giản là một loại thiết bị công nghiệp, do con người phát minh sản xuất với mục đích tính toán, đo lường lưu lượng nước và một số loại lưu chất dạng lỏng khác.

Việc sử dụng sản phẩm sẽ thay thế được các phương pháp tính lưu lượng thủ công, mất nhiều thời gian, chi phí và rườm rà, không linh hoạt và dễ xảy ra sai số.

Như vậy, khi sử dụng đồng hồ nước này sẽ mang đến vô số lợi ích cả về trước mắt lẫn lâu dài cho người sử dụng. Vừa đáp ứng được yêu cầu đo lường nhanh, tiết kiệm thời gian, chi phí kinh tế vừa đảm bảo độ chính xác, giảm thiểu sai số.

Sản phẩm đồng hồ nước dạng cơ có cấu tạo đơn giản, nguyên lý làm việc theo dạng cơ từ, hoạt động không cần cắm điện hay thông qua thiết bj – nguồn năng lượng gián tiếp nào can thiệp để đo lường.

Xem thêm : Đồng hồ đo nước sạch

Thông số kỹ thuật đồng hồ nước dạng cơ

• Tên sản phẩm : đồng hồ nước dạng cơ – đồng hồ đo lưu lượng dạng cơ.
• Xuất xứ : Hàn Quốc, Đài Loan, Đức, Thái Lan, Malaysia,…
• Thương hiệu : Sence, Komax, Woteck, Sanwa, Zenner,…
• Dạng đồng hồ nước : tuabin cơ – đồng hồ nước đa tia, dạng piston.
• Kiểu chân lắp : lắp đứng – chân đứng, lắp ngang – chân ngang.
• Tín hiệu truyền : tín hiệu xung (chỉ có ở đồng hồ tín hiệu xung).
• Thân đồng hồ : gang, đồng, inox, nhựa abs,…
• Gioăng đệm : EPDM, PTFE, NBR, Viston,…
• Bộ phận hiển thị : Mặt số hình tròn hoặc dạng thanh ghi kín.
• Dãy hiển thị : 4 số, 5 số, 6 số, 7 số, 8 số.
• Đo lưu lượng : lưu lượng tổng.
• Đơn vị đo : m3, lít.
• Áp lực làm việc : PN10/ PN16/ PN18/ PN25.
• Nhiệt độ làm việc : Max 40 độ C (đồng hồ nước lạnh), max 90 độ C (đồng hồ nước nóng).
• Môi trường sử dụng : nước sạch, nước sinh hoạt, nước thải, nước thô, hóa chất nhẹ, nước muối loãng, chất lỏng,…
• Kiểu kết nối : ren, ren rắc co, mặt bích.
• Tiêu chuẩn mặt bích : BS, JIS, DIN,…
• Bảo hành : 12 tháng.
• Tình trạng hàng : có sẵn, số lượng lớn.
• Nhập khẩu và phân phối bởi Công ty TNHH Thương Mại & Xuất Nhập Khẩu HT Việt Nam.

Cấu tạo của đồng hồ nước dạng cơ

Đồng hồ nước dạng cơ được chia là 2 loại chính là đồng hồ nước tuabin và đồng hồ nước piston. Mỗi loại được cấu tạo thiết kế theo một cách riêng. Chúng ta cùng tìm hiểu nhé!

1.Cấu tạo đồng hồ đo nước Turbine cơ

Gồm các bộ phận sau :

• Thân đồng hồ nước : đúc khá giống hình bầu, phình ra ở giữa, thu nhỏ dần về 2 bên, nhất là ở các sản phẩm đồng hồ thiết kế theo kiểu nối ren. Thân đồng hồ đo nước có thể làm bằng gang, đồng, inox hoặc nhựa, tùy theo môi trường sử dụng. Bên ngoài được sơn Epoxy chống thấm chống ăn mòn màu xanh (đại diện cho đồng hồ đo nước lạnh), màu đỏ (đại diện cho đồng hồ đo lưu lượng nước nóng).
• Cánh quạt : chính là bộ phận Turbin (tuabin), làm bằng nhựa abs có khả năng chống ăn mòn, chống bám dính, chịu được nhiệt độ và áp lực dòng chảy mạnh. Cánh quạt hoạt động xoay khi có dòng chảy lưu chất đi qua.
• Trục cánh quạt – trục đồng hồ – trục tuabin : cũng làm từ nhựa abs, nó được kết nối trực tiếp với nam châm và bộ đếm lưu lượng. Khi cánh quạt quay làm trục quay theo, tương tự cánh quạt dừng thì trục cũng đứng yên.
• Nam châm từ : Giúp ngăn chặn không cho nước và hơi nước xâm nhập đi lên bộ đếm cùng mặt số. Nhờ vậy, mặt hiển thị không bị ố vàng hoặc mờ dần theo thời gian.
• Bộ đếm : Là hệ thống các bánh răng, có liên kết cùng lúc với cánh quạt, trục cánh quạt và các kim quay đếm lưu lượng trên mặt hiển thị.
• Mặt hiển thị : chứa dãy hiển thị và các đồng hồ kim nhỏ. Tại đây ta có thể theo dõi thông tin lưu lượng tổng. Bên ngoài mặt hiển thị có thêm lớp kính trong suốt để ngăn bụi bẩn, nước mưa, côn trùng,…
• Nắp đậy mặt số : làm bằng gang, đồng, inox hoặc nhựa, tác dụng chính là bảo vệ mặt hiển thị.
• Ngoài ra trong sản phẩm đồng hồ nước dạng cơ còn chứa các bộ phận khác như : gioăng đệm làm kín, van một chiều ngăn dòng chảy ngược, khung – chốt cố định mặt số, dây tín hiệu (chỉ có ở đồng hồ nước dạng cơ có dây xung),…

2.Cấu tạo đồng hồ đo nước dạng Piston

Được tạo bởi các bộ phận cơ bản như :

• Thân đồng hồ đo nước : hình dáng khá giống bình đong, hình trụ, bên trong chứa bộ piston, bộ đếm lưu lượng và thanh ghi hiển thị kết quả lưu lượng tổng. Thân công tơ nước được làm bằng hai loại chất liệu chính là gang hoặc nhựa abs, một số loại làm bằng đồng nhưng ít gặp hơn.
• Bộ piston : gồm Piston và trục piston chuyển động lệch tâm, giúp nạp và xả dòng chảy lưu chất, từ đó tính toán thể tích nước.
• Bộ đếm : Chức năng chính là tính toán lưu lượng nước đã đi qua đồng hồ.
• Thanh ghi kín chứa dãy hiển thị – đại diện cho kết quả đo lưu lượng tổng. Thanh ghi thiết kế nhỏ gọn, cách ly hoàn toàn với nước và môi trường bên ngoài để không bị mờ ố. Bên ngoài được trang bị một nắp nhỏ để bảo vệ thanh ghi.
• Van một chiều : ngăn chặn dòng chảy ngược quay trở lại đồng hồ nước.
• Gioăng đệm làm kín, giúp thiết bị đo – đồng hồ nước dạng cơ không bị rò rỉ nước.
• Bộ phận hỗ trợ kết nối : thiết kế theo dạng nối ren và nối ren rắc co đặc trưng.

Nguyên lý làm việc của đồng hồ đo nước dạng cơ

Bản thân các sản phẩm đồng hồ nước dạng cơ có cách thức hoạt động khá đơn giản. Chúng đều đo lường một cách trực quan, dựa vào áp lực, tốc độ và lưu lượng dòng chảy mà buồng đo tiếp xúc trực tiếp.

Đối với đồng hồ nước đa tia mặt số khô – đồng hồ nước tuabin cơ thì đo lường dựa vào áp lực dòng chảy làm cánh quạt quay. Số vòng quay sẽ được ghi lại và tính toán bởi bộ đếm lưu lượng. Bộ đếm này hoạt động bởi cánh quạt, trục cánh quạt, nam châm và ảnh hưởng đến các kim đo trên đồng hồ.

Các kim đồng hồ nước quay theo chu kỳ từng vòng. Cứ như vậy, cho đến đủ số vòng kim quay thì bằng một lít, thể tích nước nhất định.

Còn với đồng hồ nước dạng Piston thì đo lường dựa trên quy tắc bình đong – nạp đầy rồi xả hết. Mỗi một lần bộ piston làm việc sẽ nạp đầy một thể tích nước nhất định rồi xả ra đường ống tiếp theo. Lưu lượng đi qua sẽ trực tiếp nạp vào ống đong rồi lại luân chuyển sang vị trí ống tiếp theo.

Theo đó, số lần nạp lưu lượng sẽ tính ra số khối – lưu lượng nước và tổng hợp lại được bộ đếm ghi nhận, hiển thị trực tiếp trên thanh ghi dưới dạng số.

Phạm vi ứng dụng của đồng hồ nước dạng cơ

Là dòng thiết bị công nghiệp truyền thống, được phát minh và sử dụng đầu tiên. Trải qua hàng trăm năm tiếp tục khắc phục và phát triển cải tiến. Đến nay, sản phẩm đã đáp ứng tốt những yêu cầu mà con người cần để phục vụ công việc đo lường lưu lượng nước.

Được nhận xét là loại lưu lượng kế thông dụng, đồng hồ nước dạng cơ được lắp đặt sử dụng trong nhiều ứng dụng – hệ thống như :

• Hệ thống đo nước sạch, nước sinh hoạt cho người dân thành phố, hộ gia đình, phòng trọ, bệnh viện, trường học,…
• Đo nước cho các đơn vị – nhà máy sản xuất tại khu công nghiệp, cụm công nghiệp.
• Đo lưu lượng nước cho các hồ bơi, bể bơi, bể cá, ao hồ nuôi cá,…
• Ứng dụng cho hệ thống tính nước máy bơm cấp cho kênh mương, phục vụ tưới tiêu sản xuất nông nghiệp, cây lương thực, hoa màu, rau trái,…
• Không những thế, đồng hồ nước dạng cơ cũng được dùng để đo lưu lượng nước thải, nước thô, hóa chất nhẹ và nhiều môi trường lưu chất lỏng khác.

Ưu nhược điểm của đồng hồ đo nước dạng cơ

So với các loại lưu lượng kế hiện nay trên thị trường, đồng hồ nước dạng cơ có những ưu nhược điểm như :

Ưu điểm của đồng hồ nước dạng cơ

• Giá thành rẻ, phù hợp với các khách hàng có kinh tế eo hẹp và muốn tiết kiệm chi phí đầu tư.
• Đo lường tốt, hiệu quả đo chính xác, sai số không vượt quá mức quy định của nhà nước đối với các thiết bị đo lưu lượng – thiết bị công nghiệp.
• Dễ sử dụng, dễ theo dõi kết quả đo.
• Trọng lượng nhẹ, dễ lắp đặt, thiết kế đa dạng cả nối ren và nối mặt bích.
• Đồng hồ nước dạng cơ có tính ứng dụng cao trong đời sống.
• Đo được nhiều loại lưu chất khác nhau.
• Hoạt động tự động, không cần cắm điện hay sử dụng pin.
• Kinh phí duy trì hoạt động, bảo dưỡng thấp.

Nhược điểm của đồng hồ lưu lượng nước dạng cơ

• Độ chính xác không cao bằng các loại đồng hồ nước điện tử và điện từ.
• Thường có kích thước phổ biến từ DN15 – DN500, dải size hẹp hơn lưu lượng kế điện tử.
• Có nhiều rủi do phát sinh như : cánh quạt kẹt rít, bộ phận bên trong buồng đo có thể bị ăn mòn sau một thời gian dài sử dụng.
• Tuổi thọ sử dụng – độ bền kém hơn các loại thiết bị đo khác.

Phân loại đồng hồ nước dạng cơ theo môi trường sử dụng

Xét theo môi trường sử dụng thực tế, ta có thể chia đồng hồ nước dạng cơ thành các loại cơ bản sau :

Đồng hồ đo nước sạch

Đồng hồ đo nước sạch hay đồng hồ đo lưu lượng nước sạch, đồng hồ đo nước sinh hoạt,… là dòng thiết bị đo để sử dụng dành riêng trong môi trường nước đã qua xử lý, thanh lọc cặn, loại bỏ được tạp chất rác và các thành phần độc hại.

Lưu chất có tính an toàn, ít cặn bẩn, hầu như không có tạp chất trôi nổi, thành phần của nước cũng rất an toàn, ít ăn mòn. Do đó đồng hồ nước dạng cơ khi lắp đặt sử dụng tại hệ thống nước sạch, nước sinh hoạt thì đều có đặc điểm là :

• Thiết kế buồng chứa – khoang đo có khoảng trống vừa phải, không cần tránh rác, nên bộ phận cánh quạt không phải đưa lên cao như đồng hồ đo lưu lượng nước thải.
• Độ bền cao, các bộ phận ít bị ăn mòn.
• Hầu như không bị xảy ra tình trạng tắc nghẽn trong quá trình đo lường.
• Đo lường đạt cấp B, tối đa là cấp C.
• Giá thành rẻ, bao gồm cả các sản phẩm kích thước nhỏ, size dưới DN50.

Đồng hồ đo nước thải nước thô

Đồng hồ nước dạng cơ dùng để đo nước thải, nước thô được gọi tắt là đồng hồ nước thải. Như tên gọi của nó, có thể thực hiện đo lưu lượng chính xác trong các môi trường phức tạp hơn nước sạch, như : nước thải, nước thô, hóa chất nhẹ,…

Điểm chung của đồng hồ đo lưu lượng nước thải là :

• Thiết kế lòng ống rộng, cánh quạt và trục đồng hồ được nâng lên cao, chỉ có một phần tuabin cánh quạt tiếp xúc trực tiếp chứ không nằm hoàn toàn trong ống đo như đồng hồ nước sạch, nhằm tránh rác vướng vào gây tắc nghẽn, vướng víu ảnh hưởng đến quá trình đo và độ chính xác.
• Kích thước dao động từ DN50 – DN500 (ngoại cỡ cần đặt hàng trước).
• Đo lường tự động, có thể kết hợp thêm dây xung – dây tín hiệu để theo dõi kết quả lưu lượng tổng ở khoảng cách xa.
• Trọng lượng nặng hơn đồng hồ nước sạch.
• Kiểu kết nối mặt bích tiêu chuẩn, rất hiếm gặp sản phẩm có kiểu nối ren.

Đồng hồ đo nước nóng

Đồng hồ nước dạng cơ bao gồm cả đồng hồ đo nước nóng, vì sử dụng trong môi trường nước nóng, có nhiệt độ cao, nêm sản phẩm có các đặc trưng khác so với công tơ nước lạnh, như :

• Nhiệt độ làm việc của sản phẩm cao hơn, khoảng 90 độ C.
• Bên ngoài sơn epoxy đỏ đại diện cho màu nóng, nhiệt độ cao.
• Các bộ phận được thiết kế cấu tạo tỉ mỉ, đảm bảo tính chịu nhiệt – bền nhiệt tốt.

Phân loại đồng hồ nước dạng cơ theo đặc trưng cấu tạo

Dựa vào đặc trưng cấu tạo của đồng hồ nước dạng cơ, ta có thể chia nó thành 2 loại phổ thông nhất là :

Đồng hồ đo nước đa tia mặt số khô

Đồng hồ nước đa tia mặt số khô thuộc dòng đồng hồ nước dạng cơ từ, có thiết kế :

• Mặt số khô cách ly hoàn toàn với nước và hơi nước, chống ố vàng hay rêu mốc, mờ mặt hiển thị.
• Sử dụng được trong nhiều môi trường, và được phân ra thành đồng hồ đo nước nóng – đo nước lạnh – đo nước sạch – đo nước thải.

Đồng hồ đo nước chân đứng dạng Piston cấp C

Loại đồng hồ nước dạng cơ này có :

• Thiết kế hình trụ, ống.
• Bên trong chứa bộ piston.
• Đo lường dựa trên nguyên lý nạp đầy rồi xả hết, tương tự như bình đong nước.
• Môi trường sử dụng là nước sạch và nước sinh hoạt.
• Cấp chính xác đạt cấp C.
• Kích thước nhỏ, thường không lớn hơn DN50.
• Là loại đồng hồ nước lắp ren, nối ren.

Phân loại đồng hồ nước dạng cơ theo kiểu kết nối

Hiện nay, đồng hồ nước dạng cơ có hai kiểu kết nối thông dụng nhất là nối ren (lắp ren) và nối mặt bích tiêu chuẩn.

Đồng hồ nước nối ren

Đồng hồ nước dạng cơ lắp ren phổ biến ở các sản phẩm kích thước nhỏ từ DN15 – DN50. Kiểu nối ren ở đồng hồ nước có ưu điểm là kết nối nhanh, đơn giản, chi phí và thời gian lắp đặt ngắn, dễ thực hiện. Nhược điểm là độ bền không cao và khả năng làm kín kém hơn nối mặt bích.

Đồng hồ đo nước mặt bích

Đồng hồ nước dạng cơ lắp mặt bích hay đồng hồ đo nước mặt bích được thiết kế mặt bích liền thân để kết nối đồng hồ đo lưu lượng với đường ống. Hai mặt bích của đồng hồ đúc theo các tiêu chuẩn như BS, JIS, DIN,…

Ưu điểm của đồng hồ nước dạng cơ nối mặt bích là cho điểm (vị trí) liên kết chắc chắn, chống rò rỉ và chống rung, tạo điều kiện cho phẩm làm việc an toàn bền vững. Hạn chế là trọng lượng khá nặng, quá trình lắp mất nhiều thời gian và công sức hơn so với kiểu nối ren, ren rắc co.

Top 5 đồng hồ nước dạng cơ tốt nhất hiện nay

Trên thị trường Việt Nam, các thương hiệu sản xuất đồng hồ nước dạng cơ nổi tiếng, có số lượng bán ra nhiều nhất phải kể đến như :

Đồng hồ đo nước Sence

Đồng hồ nước Sence có xuất xứ Đài Loan, được sản xuất phát hành bởi SENCE INDUSTRIAL EQUIPMENT CO., LTD – CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP SENCE. Là một trong những nhãn hiệu chuyên sản xuất đồng hồ đo lưu lượng chất lượng cao, đo lường tối ưu và giá cả phải chăng.

Đồng hồ nước Komax

Đồng hồ đo nước Komax được sử dụng nhiều tại nước ta, sản phẩm có xuất xứ Hàn Quốc. Đồng hồ nước dạng cơ có thiết kế mẫu mã đẹp, đa dạng, dễ sử dụng, lắp đặt và bảo dưỡng.

Đồng hồ nước Zenner

Đồng hồ đo nước Zenner được sản xuất tại Đức, sau đó xuất khẩu sang thị trường Việt Nam. Đặc điểm của đồng hồ đo lưu lượng nước Zenner là độ bền tốt, thiết kế chắc chắn, đo lường mượt mà, ít trục trặc. Tuy nhiên, giá thành của nó có phần nhỉnh hơn so với các loại công tơ nước khác.

Đồng hồ đo nước Sanwa

Đồng hồ đo lưu lượng nước Sanwa là sản phẩm nổi tiếng có nguồn gốc xuất xứ từ Thái Lan. Nó cũng được đông đảo người tiêu dùng yêu thích vì đo lường nhanh chóng, chính xác, giá thành rẻ.

Đồng hồ đo nước Woteck

Tại Đài Loan, ngoài đồng hồ đo lưu lượng nước Sence, thì các sản phẩm thiết bị đo lưu lượng – thiết bị công nghiệp Woteck cũng vô cùng nổi tiếng. Sản phẩm có khả năng đo lường tối ưu, nhanh nhạy, sai số thấp. Về giá cả, thì cũng là loại lưu lượng kế dạng cơ có giá thành phải chăng.

Cách lựa chọn và sử dụng đồng hồ nước dạng cơ

Không khó để bạn có thể tìm mua sản phẩm đồng hồ nước dạng cơ trên thị trường. Thế nhưng việc tìm hiểu, chọn lựa sản phẩm sao cho phù hợp thì không phải khách hàng nào cũng hiểu rõ.

Hiểu được các khó khăn của bạn, chúng tôi sẽ đưa ra một vài gợi ý – giải pháp như sau :

• Lựa chọn đồng hồ nước dạng cơ có các đặc tính – thông số kỹ thuật phù hợp với hệ thống sử dụng.
• Chọn sản phẩm theo môi trường làm việc ( đo nước nóng, nước lạnh, nước sạch, nước thải hay nước thô, hóa chất).
• Chọn thiết bị đo có kích thước size phù hợp (lưu ý kích thước DN và Phi), và xác định kiểu kết nối ren hay mặt bích.
• Trong quá trình sử dụng cần quan tâm đến vấn đề đo lường thực tế của sản phẩm, theo dõi rằng nó đo lường có chính xác hay không. Bạn nên chọn đồng hồ nước đã qua kiểm đjnh và được niêm phong kẹp chì.
• Sử dụng sản phẩm đúng mục đích, đúng môi trường, lắp đặt đúng cách và chú ý đến thời gian bảo dưỡng định kỳ, để đảm bảo đồng hồ đo lưu lượng nước luôn trong trạng thái làm việc tốt.

Địa chỉ cung cấp đồng hồ nước dạng cơ chính hãng giá rẻ

Bạn đang tìm kiếm một địa chỉ cung cấp đồng hồ nước dạng cơ uy tín? Bạn lo lắng mua phải hàng giả, hàng nhái, hàng kém chất lượng? Bạn băn khoăn về giá thành giữa các loại đồng hồ nước dạng cơ? Và còn nhiều vấn đến khác,…

Đừng quá lo lắng, nếu bạn đang gặp khó khăn trong việc tìm mua đồng hồ nước dạng cơ, hãy liên hệ ngay với Công ty TNHH Thương Mại Và Xuất Nhập Khẩu HT Việt Nam chúng tôi để được hỗ trợ.

Tất cả các sản phẩm do Công ty chúng tôi phân phối trên thị trường, bao gồm cả đồng hồ nước dạng cơ đều được cam kết :

• Hàng chuẩn chính hãng.
• Chất lượng cao, đạt chuẩn.
• Có đầy đủ CO CQ.
• Bảo hành dài hạn, tối thiểu 12 tháng.
• Giá thành luôn luôn ưu đãi, giá tốt nhất trên thị trường.

Mọi thông tin chi tiết về đồng hồ nước dạng cơ, quý vị vui lòng liên hệ trực tiếp với chúng tôi qua số Hotline hoặc Zalo Công ty để nhận được tư vấn, hỗ trợ kịp thời.

Xin trân trọng cảm ơn!
