Van bướm inox điều khiển khí nén JMV

Ngày cập nhật :05/10/2024

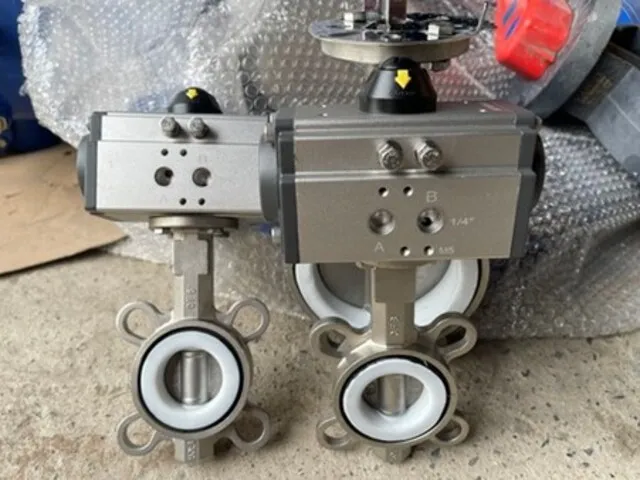

Giới thiệu van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén là dòng van bướm điều khiển tự động và cũng chính là một trong những thiết bị quan trọng của các hệ thống tự động hóa công nghiệp hiện đại. Được sử dụng phổ biến trong nhiều lĩnh vực, từ chế biến thực phẩm đến xử lý hóa chất, van bướm inox điều khiển khí nén của XNK HT nổi bật với độ bền, khả năng chống ăn mòn và hiệu suất làm việc vượt trội. Sản phẩm này không chỉ giúp kiểm soát dòng chảy hiệu quả mà còn đảm bảo an toàn cho hệ thống vận hành.

Thông số kỹ thuật van

• Thân van: inox 304, inox 316.
• Đĩa và trục van: inox 304, inox 316.
• Kiểu hoạt động: ON/OFF hoặc theo một góc nhất định.
• Kích thước van đa dạng từ: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350…
• Áp lực: PN10/PN16/PN25.
• Nhiệt độ: 0~220 độ C.
• Môi trường sử dụng: nước, hơi, nước thải, xăng, dầu, thực phẩm, hóa chất..v..v
• Kiểu kết nối: 2 mặt bích, kẹp wafer, lắp lug
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc…
• Bảo hành: 12 tháng

Để hiểu rõ hơn về các loại van bướm inox các bạn hãy tham khảo bài viết này : Van bướm inox là gì

Đặc điểm nổi bật của van bướm inox điều khiển khí nén

1 . Chất liệu inox chất lượng cao

Van bướm inox điều khiển khí nén của XNK HT được sản xuất từ các loại inox chất lượng cao như inox 304 và inox 317, giúp tăng cường khả năng chống ăn mòn và đảm bảo độ bền trong môi trường làm việc khắc nghiệt.

2 . Thiết kế tinh tế

Thiết kế van bướm inox điều khiển khí nén đơn giản nhưng hiệu quả giúp giảm thiểu diện tích lắp đặt và dễ dàng vận hành. Cánh van được thiết kế dạng tròn, giúp tối ưu hóa khả năng kiểm soát dòng chảy và giảm thiểu tổn thất áp suất.

3 . Khả năng điều khiển tự động

Van bướm inox điều khiển khí nén cho phép van bướm điều khiển tự động thông qua bộ điều khiển khí nén, giúp tăng cường hiệu quả hoạt động và giảm thiểu rủi ro trong quá trình vận hành. Điều này rất quan trọng trong các ứng dụng yêu cầu kiểm soát chính xác dòng chảy.

4 . Dễ dàng lắp đặt và bảo trì

Với thiết kế đơn giản, việc lắp đặt và bảo trì van bướm inox trở nên dễ dàng hơn. Các kỹ thuật viên có thể thực hiện công việc này nhanh chóng mà không cần quá nhiều công cụ phức tạp. Điều này giúp giảm thời gian dừng máy và tiết kiệm chi phí bảo trì cho doanh nghiệp.

Cấu tạo của van bướm inox điều khiển khí nén

Cấu tạo của van bướm inox điều khiển khí nén gồm nhiều bộ phận khác nhau, giúp nó hoạt động hiệu quả trong việc điều khiển dòng chảy. Dưới đây là mô tả chi tiết về các thành phần chính của van bướm điều khiển khí nén:

1 . Thân van (Body)

• Chất liệu : Thân van bướm inox điều khiển khí nén thường được làm từ các loại vật liệu bền như thép không gỉ (inox 304, inox 316). Trong các môi trường đòi hỏi khả năng chống ăn mòn cao, inox 316 là sự lựa chọn phổ biến nhất.
• Vai trò : Thân van đóng vai trò là bộ khung bảo vệ toàn bộ các thành phần bên trong của van. Nó được thiết kế để chịu được áp suất và lực tác động từ bên ngoài. Thiết kế thân van có thể khác nhau tùy vào kiểu kết nối (wafer, lug, hay flanged) và điều kiện sử dụng.

2 . Cánh van (Disc)

• Chất liệu : Cánh van thường được làm từ thép không gỉ hoặc các vật liệu bền khác như thép carbon phủ epoxy. Chất liệu của cánh van cần đảm bảo tính chịu lực, chống ăn mòn và chịu được áp suất của dòng chảy.
• Vai trò : Cánh van bướm điều khiển khí nén là bộ phận chính tham gia điều chỉnh dòng chảy của lưu chất. Khi cánh van xoay, nó sẽ mở hoặc đóng van, từ đó điều chỉnh lượng lưu chất đi qua. Cánh van được thiết kế để tối thiểu hóa lực cản khi van mở và tạo sự kín đáo khi van đóng.

3 . Trục van (Shaft)

Chất liệu : Trục van thường được làm từ inox hoặc thép hợp kim để đảm bảo độ bền, khả năng chống gãy và chịu được tải trọng lớn trong quá trình hoạt động.

Vai trò : Trục van nối liền cánh van với bộ điều khiển khí nén. Khi nhận tín hiệu từ bộ điều khiển, trục van sẽ quay, từ đó xoay cánh van để điều chỉnh dòng chảy. Trục van phải được thiết kế chắc chắn để tránh bị gãy hoặc cong vênh khi chịu tác động lực lớn.

4  . Gioăng làm kín (Seat)

Chất liệu : Gioăng làm kín được làm từ các chất liệu đàn hồi như EPDM, NBR, PTFE (Teflon) hoặc cao su chịu dầu. Việc lựa chọn chất liệu phụ thuộc vào môi trường sử dụng (nhiệt độ, hóa chất, áp suất).

Vai trò : Gioăng làm kín là bộ phận quan trọng để đảm bảo rằng khi van ở trạng thái đóng, không có lưu chất nào rò rỉ qua van. Gioăng giúp tạo ra một kết nối kín giữa cánh van và thân van, đảm bảo hiệu suất làm việc của van.

5 . Bộ điều khiển khí nén (Pneumatic Actuator)

Chất liệu : Bộ điều khiển khí nén thường được làm từ hợp kim nhôm hoặc thép không gỉ để đảm bảo độ bền và nhẹ.

Vai trò : Bộ điều khiển khí nén là thiết bị sử dụng áp suất khí nén để điều khiển việc mở hoặc đóng van. Khi có áp suất khí nén tác động vào, bộ điều khiển sẽ xoay trục van, từ đó điều chỉnh cánh van. Bộ điều khiển khí nén có thể chia làm hai loại: tác động đơn (single-acting) và tác động kép (double-acting).

• Tác động đơn : Chỉ cần khí nén để mở van, khi ngừng cung cấp khí nén, van sẽ tự động đóng lại nhờ lực lò xo.
• Tác động kép : Cần khí nén cả để mở và đóng van, cho phép điều khiển chính xác hơn nhưng phức tạp hơn trong vận hành.

6 . Bánh răng truyền động (Gearbox)

Chất liệu : Hộp bánh răng thường được làm từ thép hợp kim hoặc các chất liệu chịu lực cao.

Vai trò : Bánh răng truyền động giúp biến đổi lực từ bộ điều khiển khí nén thành chuyển động quay của trục van. Thiết kế bánh răng giúp giảm thiểu lực cần thiết để xoay trục van, tạo ra sự mượt mà và hiệu quả trong quá trình điều khiển.

7 . Bộ phận hiển thị vị trí van (Position Indicator)

Vai trò : Bộ phận này cho phép người vận hành hoặc hệ thống tự động biết được trạng thái hiện tại của van (mở hay đóng). Điều này rất quan trọng trong các ứng dụng đòi hỏi sự kiểm soát chính xác về lưu lượng và an toàn.

8 . Đệm trục (Bearing)

Chất liệu : Đệm trục thường được làm từ các loại vật liệu có độ bền và khả năng chịu mài mòn cao như PTFE hoặc nhựa chịu nhiệt.

Vai trò : Đệm trục giúp giảm ma sát giữa trục van và thân van, đảm bảo rằng trục van có thể quay một cách mượt mà mà không bị kẹt hay bị mài mòn. Điều này cũng góp phần kéo dài tuổi thọ của van và giảm nhu cầu bảo trì.

9 . Lò xo hồi vị (Spring Return)

Chức năng : Trong bộ điều khiển tác động đơn, lò xo hồi vị là bộ phận giúp van tự động trở về vị trí ban đầu (đóng hoặc mở) khi áp suất khí nén không còn tác dụng. Lò xo này giúp đảm bảo rằng van sẽ đóng kín khi không còn cung cấp khí nén, tạo ra một giải pháp an toàn trong trường hợp có sự cố.

10 . Van điện từ (Solenoid Valve)

Chức năng : Van điện từ được sử dụng để điều khiển khí nén vào và ra khỏi bộ điều khiển. Khi có tín hiệu điện từ hệ thống điều khiển, van điện từ sẽ mở hoặc đóng, cho phép khí nén đi vào hoặc thoát ra khỏi bộ điều khiển, từ đó kích hoạt quá trình mở hoặc đóng van bướm.

11 . Bộ lọc khí (Air Filter)

Chức năng : Bộ lọc khí giúp loại bỏ tạp chất, bụi và hơi nước từ nguồn cung cấp khí nén trước khi vào bộ điều khiển. Điều này giúp bảo vệ bộ điều khiển khí nén và kéo dài tuổi thọ của hệ thống.

12 . Bộ điều áp (Air Regulator)

Chức năng : Bộ điều áp được sử dụng để điều chỉnh áp suất khí nén phù hợp với yêu cầu hoạt động của van. Áp suất khí nén cần được duy trì trong một phạm vi nhất định để đảm bảo van hoạt động ổn định và an toàn.

Nguyên lý hoạt động của van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén hoạt động dựa trên nguyên tắc sử dụng áp lực khí nén để điều khiển cánh van mở hoặc đóng nhằm kiểm soát dòng chảy của lưu chất. Nguyên lý hoạt động này khá đơn giản, nhưng hiệu quả trong các hệ thống tự động hóa. Dưới đây là các bước chi tiết trong nguyên lý hoạt động của van bướm inox điều khiển khí nén :

1 . Khởi động nguồn khí nén

Van bướm được kết nối với bộ điều khiển khí nén (pneumatic actuator), là thiết bị điều khiển chính cho quá trình mở hoặc đóng van.

Khí nén được cung cấp từ một hệ thống khí nén ngoài hoặc bình chứa, được dẫn vào bộ điều khiển khí nén qua các van điều khiển hoặc van điện từ (solenoid valve).

Bộ điều khiển khí nén thường có hai loại: tác động đơn (single-acting) và tác động kép (double-acting), mỗi loại có nguyên lý hoạt động hơi khác nhau.

2 . Điều khiển mở hoặc đóng van

Đối với bộ điều khiển tác động kép : Khi khí nén được cung cấp vào một khoang của bộ điều khiển, nó tạo ra áp suất đẩy piston bên trong bộ điều khiển, khiến trục của van xoay, làm cánh van mở ra hoặc đóng lại. Để đảo ngược hành động (mở hoặc đóng van), khí nén sẽ được cung cấp vào khoang ngược lại.

Đối với bộ điều khiển tác động đơn : Khí nén chỉ được sử dụng để mở van. Khi khí nén dừng cung cấp, một lò xo bên trong bộ điều khiển sẽ tự động đẩy piston về vị trí ban đầu, đóng van lại.

3 . Mở hoặc đóng cánh van

Cánh van bướm inox là bộ phận chịu trách nhiệm điều khiển dòng chảy. Khi trục van xoay nhờ lực tác động từ bộ điều khiển khí nén, cánh van sẽ quay một góc 90 độ để mở hoàn toàn hoặc đóng hoàn toàn.

• Trạng thái mở : Khi cánh van nằm song song với dòng chảy, dòng lưu chất sẽ được cho phép đi qua với tốc độ và lưu lượng tối đa.
• Trạng thái đóng : Khi cánh van xoay một góc 90 độ và nằm vuông góc với dòng chảy, dòng lưu chất bị chặn lại hoàn toàn, ngăn không cho chất lỏng hoặc khí đi qua.

4 . Điều chỉnh vị trí trung gian

Van bướm inox điều khiển khí nén cũng có khả năng điều chỉnh vị trí mở ở các góc độ khác nhau, không chỉ giới hạn ở hai trạng thái hoàn toàn mở hoặc hoàn toàn đóng. Điều này cho phép van kiểm soát lưu lượng một cách linh hoạt, theo yêu cầu của hệ thống.

Bộ điều khiển khí nén có thể được trang bị thêm các thiết bị cảm biến và hệ thống điều khiển tự động, giúp van hoạt động theo các tín hiệu đầu vào từ hệ thống quản lý.

5 . Kết thúc và hồi vị

Bộ điều khiển tác động kép : Khi khí nén không còn được cung cấp, van sẽ giữ nguyên vị trí cuối cùng (mở hoặc đóng) cho đến khi nhận lệnh điều khiển tiếp theo.

Bộ điều khiển tác động đơn : Khi nguồn khí nén ngừng cung cấp, lò xo trong bộ điều khiển sẽ đưa van trở lại trạng thái ban đầu (thường là trạng thái đóng), giúp hệ thống an toàn hơn trong trường hợp mất khí nén đột ngột.

6 . Hệ thống điều khiển và giám sát

Để đảm bảo hoạt động chính xác, van bướm điều khiển khí nén thường được tích hợp với các thiết bị giám sát như công tắc giám sát hành trình (limit switch) hoặc bộ điều khiển thông minh (positioner). Các thiết bị này cung cấp tín hiệu phản hồi về vị trí của van (mở, đóng, hoặc vị trí trung gian), giúp người vận hành hoặc hệ thống quản lý biết được trạng thái hiện tại của van.

Phân loại van bướm điều khiển khí nén

Van bướm inox điều khiển khí nén được phân loại theo nhiều tiêu chí khác nhau nhằm phù hợp với nhu cầu sử dụng trong các hệ thống công nghiệp. Các tiêu chí chính để phân loại van bướm điều khiển khí nén bao gồm kiểu kết nối, phương thức tác động của bộ điều khiển, loại vật liệu chế tạo, và các tiêu chí về kiểu dáng cũng như tính năng đặc biệt.

Phân loại theo kiểu kết nối

Một trong những yếu tố quan trọng khi lựa chọn van bướm inox điều khiển khí nén là kiểu kết nối của van với hệ thống ống dẫn. Có nhiều kiểu kết nối khác nhau để phù hợp với các hệ thống và tiêu chuẩn công nghiệp.

• Van bướm inox điều khiển khí nén kết nối Wafer :

Đây là kiểu kết nối phổ biến nhất trong các hệ thống ống. Van được kẹp giữa hai mặt bích của đường ống thông qua các bulông hoặc vít lắp. Kiểu kết nối này dễ lắp đặt, thay thế và bảo dưỡng. Van bướm kiểu Wafer thích hợp cho các hệ thống có áp suất trung bình và lưu lượng lớn.

• Van bướm inox điều khiển khí nén kết nối Lug :

Van bướm kiểu Lug có các tai ren trên thân van để kết nối trực tiếp với mặt bích của đường ống bằng các bulông riêng biệt. Kiểu kết nối này tạo độ chắc chắn hơn cho van, đặc biệt phù hợp cho các hệ thống có yêu cầu đóng mở cục bộ hoặc tháo lắp từng phần mà không ảnh hưởng đến toàn bộ hệ thống.

• Van bướm inox điều khiển khí nén kết nối mặt bích (Flanged) :

Van bướm kết nối mặt bích có thiết kế với hai mặt bích ở hai bên thân van, giúp lắp đặt dễ dàng bằng cách gắn trực tiếp vào mặt bích của đường ống. Loại van này thường được sử dụng trong các hệ thống yêu cầu độ kín cao và áp suất lớn.

Phân loại theo phương thức tác động của bộ điều khiển khí nén

Bộ điều khiển khí nén là thành phần chính quyết định hoạt động của van. Dựa vào phương thức tác động, van bướm điều khiển khí nén có thể chia làm hai loại chính:

• Van bướm inox điều khiển khí nén tác động đơn (Spring Return) :

Bộ điều khiển tác động đơn chỉ sử dụng khí nén để mở van, trong khi đó lò xo sẽ tự động đưa van trở về vị trí đóng khi khí nén ngừng cấp. Loại này phù hợp cho các hệ thống yêu cầu tự động đóng van khi có sự cố như mất áp suất khí nén, giúp đảm bảo an toàn cho hệ thống.

• Van bướm inox điều khiển khí nén tác động kép (Double Acting) :

Bộ điều khiển tác động kép sử dụng khí nén để cả mở và đóng van. Điều này cho phép điều khiển van linh hoạt hơn, với khả năng giữ van ở trạng thái mở hoặc đóng mà không cần phải cấp khí liên tục. Loại tác động kép phù hợp với các ứng dụng cần điều chỉnh lưu lượng dòng chảy một cách chính xác.

Phân loại theo kiểu dáng và tính năng

Ngoài các tiêu chí về vật liệu và kiểu kết nối, van bướm điều khiển khí nén còn có thể được phân loại dựa trên thiết kế và các tính năng bổ sung :

• Van bướm inox điều khiển khí nén có vòng đệm cao su :

Van bướm với vòng đệm cao su (EPDM, NBR, PTFE,…) giúp tăng cường khả năng kín lưu chất, ngăn chặn rò rỉ và bảo vệ van khỏi sự ăn mòn của hóa chất. Loại này phù hợp cho các hệ thống chứa nước sạch, hóa chất nhẹ hoặc hơi nước.

• Van bướm inox điều khiển khí nén có vòng đệm kim loại :

Với các hệ thống có nhiệt độ cao hoặc áp suất lớn, vòng đệm kim loại là lựa chọn tối ưu để đảm bảo độ kín và an toàn. Loại này thường được sử dụng trong các hệ thống dầu khí, hơi nước công nghiệp.

• Van bướm inox điều khiển khí nén chống cháy :

Đây là loại van được thiết kế đặc biệt để chịu nhiệt độ cao và ngăn chặn sự lan truyền của lửa trong hệ thống, phù hợp cho các ứng dụng trong ngành dầu khí và hóa chất.

Lợi ích của van bướm inox điều khiển khí nén

1 . Hiệu suất cao :

Van bướm inox điều khiển khí nén cung cấp khả năng kiểm soát dòng chảy tốt hơn so với các loại van khác, giúp tối ưu hóa hiệu suất làm việc của hệ thống. Việc điều chỉnh chính xác dòng chảy góp phần tăng cường hiệu quả sản xuất và giảm thiểu lãng phí.

2 . Tiết kiệm năng lượng :

Nhờ vào khả năng kiểm soát chính xác, van bướm inox điều khiển khí nén giúp giảm thiểu lượng năng lượng tiêu thụ trong quá trình vận hành. Điều này không chỉ giúp tiết kiệm chi phí mà còn góp phần bảo vệ môi trường.

3 . Độ bền cao :

Với chất liệu inox, van bướm inox điều khiển khí nén có khả năng chống ăn mòn và chịu được áp lực cao, giúp kéo dài tuổi thọ sản phẩm. Điều này đặc biệt quan trọng trong các ngành công nghiệp có môi trường làm việc khắc nghiệt.

4 . Dễ dàng bảo trì :

Van bướm inox điều khiển khí nén có thiết kế đơn giản và dễ dàng lắp đặt giúp giảm thời gian bảo trì và chi phí cho các doanh nghiệp. Sự dễ dàng trong việc bảo trì cũng giúp giảm thiểu thời gian dừng máy và tăng cường hiệu suất sản xuất.

5 . An toàn trong vận hành :

Van bướm inox điều khiển khí nén hoạt động một cách an toàn, giúp giảm thiểu rủi ro trong quá trình vận hành so với các loại van khác. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu tính an toàn cao.

Ứng dụng của van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau:

1. Ngành chế biến thực phẩm : Van bướm inox  điều khiển khí nén được sử dụng trong các dây chuyền sản xuất thực phẩm, giúp kiểm soát dòng chảy của nguyên liệu và đảm bảo vệ sinh an toàn thực phẩm. Chất liệu inox không chỉ đảm bảo tính an toàn mà còn giúp dễ dàng vệ sinh.
2. Ngành hóa chất : Trong ngành công nghiệp hóa chất, van bướm inox điều khiển khí nén giúp kiểm soát dòng chảy của các hóa chất, đảm bảo an toàn và hiệu quả. Việc sử dụng van bướm inox giúp ngăn ngừa rò rỉ và bảo vệ môi trường.
3. Ngành xử lý nước : Van bướm inox điều khiển khí nén được sử dụng trong các hệ thống xử lý nước, giúp kiểm soát lưu lượng và đảm bảo chất lượng nước. Điều này góp phần quan trọng trong việc cung cấp nước sạch cho cộng đồng.
4. Ngành cấp thoát nước : Van bướm inox điều khiển khí nén được sử dụng trong các hệ thống cấp nước, giúp kiểm soát dòng chảy và đảm bảo cung cấp nước ổn định. Việc sử dụng van bướm inox giúp tăng cường tính an toàn và độ tin cậy của hệ thống cấp nước.
5. Ngành HVAC : Van bướm inox điều khiển khí nén được sử dụng trong các hệ thống điều hòa không khí và thông gió, giúp kiểm soát lưu lượng khí và tăng cường hiệu suất làm việc của hệ thống.

Có thể bạn sẽ cần : Van bướm inox điều khiển điện

Cách lựa chọn van bướm inox điều khiển khí nén phù hợp

1 . Xác định yêu cầu kỹ thuật : Trước khi lựa chọn van bướm inox điều khiển khí nén , cần xác định các yêu cầu kỹ thuật cụ thể của hệ thống, bao gồm áp suất, nhiệt độ, và loại chất lỏng hoặc khí mà van sẽ kiểm soát. Việc này giúp đảm bảo rằng van được lựa chọn phù hợp với môi trường làm việc.

2 . Chọn chất liệu : Chất liệu của van bướm là yếu tố quan trọng cần xem xét. Inox 304 và inox 316 là hai loại vật liệu phổ biến, với inox 316 thường được sử dụng trong các ứng dụng yêu cầu khắt khe về khả năng chống ăn mòn.

3 . Lựa chọn kiểu kết nối : Chọn kiểu kết nối phù hợp với hệ thống của bạn, bao gồm kết nối bích, wafer hoặc kẹp. Mỗi kiểu kết nối đều có ưu điểm và nhược điểm riêng, vì vậy cần xem xét kỹ lưỡng trước khi quyết định.

4 . Tham khảo thương hiệu : Lựa chọn các thương hiệu uy tín sản xuất van bướm inox điều khiển khí nén như Kitz, Samyang, và JMV để đảm bảo chất lượng sản phẩm. Thương hiệu nổi tiếng thường cung cấp sản phẩm chất lượng cao và dịch vụ hậu mãi tốt.

5 . Đánh giá giá cả : Cuối cùng, cần xem xét giá cả của van bướm inox điều khiển khí nén. So sánh giá giữa các nhà cung cấp khác nhau để tìm được sản phẩm phù hợp với ngân sách của bạn mà vẫn đảm bảo chất lượng.

Kết luận

Van bướm inox điều khiển khí nén của XNK HT là một giải pháp tối ưu cho các hệ thống tự động hóa công nghiệp hiện đại. Với chất lượng cao, thiết kế thông minh và khả năng điều khiển tự động, sản phẩm này không chỉ giúp tăng cường hiệu suất làm việc mà còn đảm bảo an toàn trong quá trình vận hành. Việc lựa chọn đúng sản phẩm từ các thương hiệu uy tín sẽ giúp doanh nghiệp tiết kiệm chi phí và nâng cao hiệu quả sản xuất.

Tham khảo bảng giá van bướm inox điều khiển khí nén (lưu ý : bảng giá chỉ để tham khảo chưa phải chính xác nhất do một số thay đổi các model)

Hy vọng bài viết trên đã cung cấp đầy đủ các thông tin cần thiết mà bạn muốn biết về sản phẩm van bướm inox điều khiển khí nén, nếu cần biết thêm thông tin chi tiết gì hãy liên hệ trực tiếp cho XNK HT Việt Nam chúng tôi, luôn sẵn sàng hỗ trợ mọi khách hàng hết lòng.
