Van cổng ty chìm inox

Ngày cập nhật :05/10/2024

Van cổng inox ty chìm là một dòng van công nghiệp có chức năng đóng mở, giúp cho phép hoặc ngăn chặn sự lưu thông của dòng chảy chất. Để có thể hiểu rõ hơn van cổng ty chìm inox là gì, thì xin mời bạn đọc cùng theo dõi bài viết dưới đây.

Tìm hiểu về van cổng ty chìm inox

Van cổng ty chìm inox là dòng van được thiết kế có phần trục ty không di chuyển lên xuống trong khi vận hành hoạt động. Loại van này đóng vai trò quan trọng trong việc kiểm soát dòng chảy chất, giúp hệ thống được hoạt động ổn định và hiệu quả.

Van được làm bằng chất liệu inox nên chúng có khả năng chịu được nhiệt độ và áp lực cao. Ngoài ra, với tính chất chống ăn mòn, độ bền cao, loại van này đã được ưa chuộng trong rất nhiều các hệ thống ứng dụng.

Bên cạnh đó, với kích thước nhỏ gọn, van cổng ty chìm inox phù hợp để lắp đặt tại những vị trí có không gian hẹp, bị giới hạn về diện tích.

Thông số kỹ thuật của van cổng ty chìm inox

• Kích thước van: DN40 – DN400.
• Vật liệu chế tạo: inox 304, inox 316.
• Nhiệt độ làm việc: từ 0 đến 220 độ C.
• Kiểu kết nối: nối ren, mặt bích.
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI.
• Gioăng làm kín: cao su EPDM, NBR.
• Dạng van: ty chìm.
• Áp lực hoạt động: PN10, PN16.
• Nguồn gốc, xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan,…
• Chính sách bảo hành: 12 tháng.
• Đầy đủ giấy tờ kiểm định CO, CQ.

Những lý do nên sử dụng van cổng ty chìm inox

Dưới đây là một số lý do khiến bạn nên sử dụng van cổng ty chìm inox:

• Thiết kế van nhỏ gọn, điều này cho phép van được lắp đặt tại những hệ thống có vị trí không gian chật, hẹp.
• Trọng lượng tương đối nhẹ so với van ty nổi. Tuy nhiên, van cổng ty chìm inox vẫn đảm bảo được độ chắc chắn và khả năng hoạt động ổn định.
• Van cổng ty chìm inox có độ bền tương đối cao hơn so với những loại vật liệu khác. Điều này giúp kéo dài tuổi thọ sử dụng của thiết bị, tránh gây hỏng hóc, trục trặc, làm gián đoạn đến tiến độ công việc.

Cấu tạo và nguyên lý hoat động của van cổng ty chìm inox

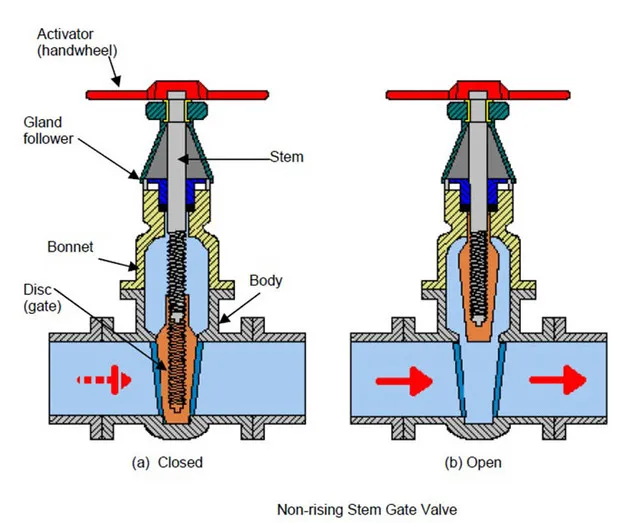

Cấu tạo của van cổng ty chìm inox

Về cơ bản, van cổng inox ty chìm được cấu tạo bao gồm các bộ phận chính như trục van, đĩa van, thân van, tay quay vô lăng, nắp van và gioăng cao su. Trong đó:

Thân van: là bộ phận có chức năng quan trọng trong việc bao bọc và bảo vệ các chi tiết bên trong. Hai đầu của thân van sẽ được thiết kế theo dạng nối ren hoặc mặt bích. Từ đó, van có thể dễ dàng kết nối với đường ống dẫn, giúp tạo nên một hệ thống hoàn chỉnh.

Đĩa van: giúp kiểm soát dòng chảy đi qua van.

Trục ty van: bộ phận này giúp truyền lực momen xoắn từ tay quay vô lăng xuống đĩa van, giúp đĩa van có thể thực hiện hoạt động đóng, mở một cách đơn giản, dễ dàng.

Tay quay vô lăng: giúp điều khiển quá trình đóng mở của van cổng.

Nắp van: bộ phận này được làm từ chất liệu inox. Chúng có chức năng chính giúp bảo vệ trục và đĩa van khỏi sự tác động từ môi trường bên ngoài.

Gioăng cao su: giúp đảm bảo độ kín cho van, tránh để lưu chất rò rỉ ra bên ngoài môi trường trong khi hoạt động.

Nguyên lý hoạt động của van cổng ty chìm inox

Nguyên lý hoạt động của van dựa vào quá trình nâng lên, hạ xuống của đĩa van. Bên cạnh đó, do được thiết kế với dạng ty chìm nên chúng gây khó khăn cho người sử dụng trong khi quan sát, xác định trạng thái đóng, mở của van.

Ngoài ra, van cổng ty chìm inox không nên sử dụng với mục đích điều tiết lưu lượng dòng chảy mà chỉ nên được đóng, mở hoàn toàn. Như vậy mới đảm bảo thiết bị được hoạt động ổn định, lâu dài, tránh gây ra các sự cố hỏng hóc không đáng có.

Khi đó, để mở van hoàn toàn, chúng ta chỉ cần thực hiện xoay tay quay vô lăng theo ngược chiều kim đồng hồ cho đến khi không thể vặn được nữa. Lúc này, dòng chảy chất sẽ được cho phép di chuyển qua van. Ngược lại, để có thể đóng được van, chúng ta chỉ cần vặn vô lăng cùng chiều kim đồng hồ cho đến khi không thể quay được nữa. Điều này đồng nghĩa với việc, đĩa van được đóng hoàn toàn, ngăn chặn sự lưu thông của dòng chảy.

Một số loại van cổng ty chìm inox được sử dụng phổ biến hiện nay

Hiện nay trên thị trường có rất nhiều các loại van cổng ty chìm inox khác nhau. Điều này sẽ gây khó khăn cho khách hàng trong việc cân nhắc, đắn đo nên lựa chọn dòng van nào. Vậy nên, ở phần này, chúng tôi xin được giới thiệu đến bạn một số loại van cổng ty chìm inox đang được sử dụng phổ biến và thông dụng hiện nay.

Van cổng ty chìm tay quay inox

Dòng van này được vận hành bằng cách sử dụng bộ phận tay quay vô lăng. Phương thức vận hành này giúp người sử dụng có thể dễ dàng điều khiển hoạt động của van. Với khả năng hoạt động ổn định, loại van này được ứng dụng trong rất nhiều các hệ thống đường ống công nghiệp.

Van cổng ty chìm nắp chụp inox

Dòng van này được thiết kế đặc biệt với phần nắp chụp ở phía bên trên. Để có thể điều khiển hoạt động của van, chúng ta chỉ cần nối thêm trục vào phần nắp chụp. Thông thường, loại van này hay được lắp đặt tại những vị trí sâu bên trong lòng đất và chỉ để lộ ra bên ngoài bộ phận nắp chụp.

Với thiết kế nhỏ gọn, van cổng ty chìm nắp chụp inox giúp đem lại sự thuận tiện trong việc lắp đặt, bảo dưỡng.

Van cổng ty chìm điều khiển điện

Loại van này được vận hành hoàn toàn tự động thông qua bộ điều khiển điện. Chúng giúp giảm thiểu sự can thiệp của con người, đảm bảo hệ thống được hoạt động chính xác, hiệu quả.

Thông thường, các loại van này hay được kết nối với nguồn điện áp như 24V, 110V, 220V, 380V. Mỗi một loại điện áp sẽ phù hợp với từng bộ điều khiển điện khác nhau. Vậy nên, khi chọn mua van, người tiêu dùng cần lưu ý chọn nguồn điện áp phù hợp để đảm bảo hệ thống được hoạt động ổn định.

Van cổng ty chìm inox mặt bích

Van được kết nối với hệ thống đường ống theo kiểu mặt bích. Phương thức kết nối này giúp đảm bảo được độ chắc chắn, hệ thống được hoạt động êm ái, tránh phát ra tiếng ồn trong khi vận hành. Đồng thời, ngăn chặn tình trạng rò rỉ lưu chất xảy ra. Thông thường, kiểu nối này sẽ phù hợp với những hệ thống có kích thước lớn hơn DN50.

Van cổng ty chìm inox nối ren

Đây là một thiết bị phổ biến trong các hệ thống đường ống có kích thước nhỏ hơn DN50. Van được cấu tạo đơn giản, giúp người sử dụng dễ dàng lắp đặt, không yêu cầu trình độ chuyên môn cao. Ngoài ra, loại van cổng ty chìm nối ren inox cũng dễ dàng tháo rời để sửa chữa, bảo dưỡng.

>> Tham khảo thêm một số sản phẩm khác:

• Van cổng ty nổi inox
• Van cổng inox Hàn Quốc
• Van cổng inox JMV

Ưu nhược điểm của van cổng ty chìm inox

Mặc dù được sử dụng rộng rãi trong rất nhiều các hệ thống ứng dụng nhưng van cổng ty chìm inox vẫn có những ưu nhược điểm nhất định.

Ưu điểm của van cổng ty chìm inox

• Van được thiết kế đơn giản, gọn nhẹ, không tốn nhiều diện tích lắp đặt.
• Được làm từ chất liệu inox nên van hoạt động ổn định trong điều kiện môi trường có tính chất khắc nghiệt, ăn mòn.
• Nguyên lý hoạt động đơn giản, giúp người vận hành dễ dàng sử dụng.
• Với thiết kế trục ty chìm, van cổng inox giúp hạn chế sự tác động tiêu cực từ môi trường bên ngoài.
• Kích thước, kiểu kết nối đa dạng, phong phú nên phù hợp lắp đặt trong những hệ thống lớn nhỏ khác nhau.
• Giúp hệ thống được hoạt động hiệu quả, năng suất.
• Có độ bền cao, hạn chế các sự cố hỏng hóc. Đồng thời tiết kiệm chi phí sửa chữa, thay thế, bảo dưỡng.

Nhược điểm của van cổng ty chìm inox

• Loại van này chỉ nên được sử dụng với mục đích đóng, mở hoàn toàn, không nên sử dụng để điều tiết lưu lượng dòng chảy.
• Thiết kế trục ty chìm có thể khiến chúng bị ăn mòn bởi các lưu chất bên trong như axit, bazo,…
• Người vận hành khó có thể quan sát trạng thái hoạt động của van thông qua trục ty.
• Giá thành tương đối cao so với những loại vật liệu cùng kích thước khác.

Ứng dụng của van cổng ty chìm inox

Dưới đây là một số ứng dụng tiêu biểu của van cổng ty chìm inox:

• Lắp đặt trong hệ thống đường ống cấp nước sinh hoạt tại các khu dân cư, khu công ngiệp, thành phố,…
• Hệ thống PCCC.
• Ngành công nghiệp sản xuất và chế biến thực phẩm: do inox là vật liệu được đánh giá có độ an toàn, không gây ảnh hưởng đến sức khỏe con người. Do đó, van được sử dụng trong các hệ thống này để đảm bảo chất lượng vệ sinh an toàn thực phẩm.
• Ngành công nghiệp hóa chất: van có tính chống oxy hóa, ăn mòn tốt. Nên đây sẽ là sự lựa chọn thích hợp trong các hệ thống ứng dụng liên quan đến hóa chất ăn mòn như axit, bazo.
• Hệ thống HVAC.
• Hệ thống xử lý nước thải:
• Van cổng ty chìm inox giúp kiểm soát dòng chảy trong các bể chứa tại hệ thống xử lý nước thải. Đảm bảo các quy trình xử lý được diễn ra hiệu quả và an toàn.
• Trong các bể chứa sinh học, van có chức năng giúp kiểm soát lượng nước cần thiết trong quá trình phân hủy.
• Van có thể hoạt động hiệu quả trong môi trường xử lý nước thải có tính chất ăn mòn, khắc nghiệt. Điều này đồng nghĩa giúp giảm thiểu các rủi ro, sự cố cho hệ thống, đảm bảo sự an toàn cho những người xung quanh.

Một số lưu ý về van cổng ty chìm inox

Để van có thể đạt được hiệu quả làm việc tối ưu, tuổi thọ sử dụng lâu dài thì việc lắp đặt và vận hành thiết bị cần được thực hiện đúng quy trình kỹ thuật.  Dưới đây là một số lưu ý mà chúng tôi đã tổng hợp về cách lắp đặt cũng như sử dụng van cổng ty chìm inox.

Lưu ý về việc lắp đặt van cổng ty chìm inox

• Trước khi lắp đặt, cần đảm bảo van cổng ty chìm inox được lựa chọn có các thông số kỹ thuật tương thích với hệ thống ứng dụng. Lưu ý, đối với van nối mặt bích thì nên lựa chọn tiêu chuẩn mặt bích của van phù hợp với tiêu chuẩn của đường ống.
• Khi tiến hành lắp đặt, thì cần đảm bảo van được đóng hoàn toàn.
• Sử dụng lực vừa đủ để siết chặt bu lông, tránh làm cong vênh đến các chi tiết khác.
• Sau khi lắp đặt xong thì cần tiến hành hoạt động thử hệ thống để kiểm tra kết quả.
• Có thể kết hợp sử dụng, lắp đặt thêm lọc y để loại bỏ bớt các tạp chất gây ảnh hưởng đến hoạt động của hệ thống.

Lưu ý về việc sử dụng van cổng ty chìm inox

• Không sử dụng van với mục đích điều tiết lưu lượng dòng chảy. Bởi điều này có thể làm cho đĩa van bị ăn mòn, gây ảnh hưởng đến chức năng hoạt động của van.
• Đảm bảo van có thể đáp ứng được các điều kiện nhiệt độ, áp suất, tính chất môi trường làm việc.
• Cần tuân theo các hướng dẫn sử dụng của nhà sản xuất để đảm bảo hệ thống được vận hành ổn định, hiệu quả.
• Cần có kế hoạch bảo dưỡng định kỳ theo khuyến nghị của nhà sản xuất để đảm bảo chất lượng hoạt động của van. Thời gian này có thể từ 6 đến 8 tháng một lần.
• Trong quá trình vận hành hoạt động, cần kiểm tra thường xuyên tình trạng làm việc của van cổng ty chìm inox. Điều này sẽ giúp bạn phát hiện ra các sự cố nhanh chóng. Từ đó, có biện pháp khắc phục kịp thời, hạn chế các vấn để nghiêm trọng xảy ra.
