Van bướm gang điều khiển điện

Ngày cập nhật :05/10/2024

Với sự phát triển công nghệ hóa hiện nay không chỉ trong đời sống mà cả trong những công việc hàng ngày, thế giới đang ngày dần phát triển ra những thiết bị vô cùng giúp ích và tiện dụng cho người dùng trong cuộc sống.

Vậy trong ngành cung cấp các thiết bị công nghiệp cũng vậy, các nhà sản xuất đã tung ra thị trường các dòng van điều khiển tự động hóa mà không cần phải sử dụng đến sức người vẫn có thể hoạt động được.

Vâng nhân vật chính mà tôi muốn nói đến chính là dòng van bướm gang điều khiển điện. Một trong những dòng van bướm rất có hữu ích cho chúng ta. Dưới đây là sẽ là mô tả chi tiết của Công ty XNK HT chúng tôi về sản phẩm này.

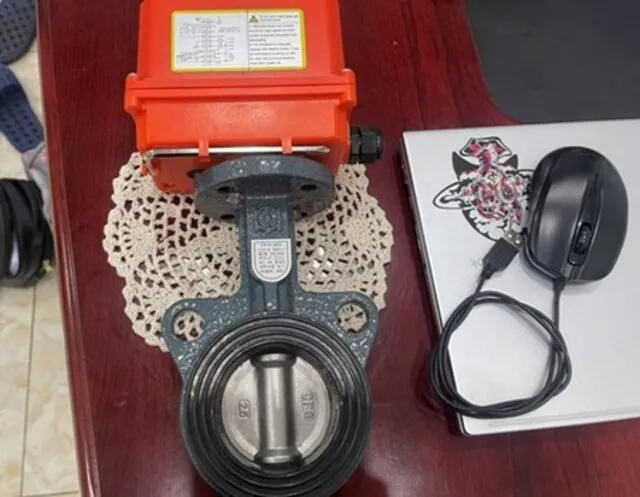

Van bướm gang điều khiển điện là gì

Van bướm gang điều khiển điện là một loại van công nghiệp được làm từ vật liệu gang, hoạt động dựa trên cơ chế điều khiển bằng động cơ điện. Khi van nhận tín hiệu điều khiển, động cơ điện sẽ thực hiện quá trình đóng/mở hoặc điều chỉnh lưu lượng dòng chảy qua đường ống một cách tự động, giúp kiểm soát chất lỏng, khí hoặc hơi trong các hệ thống công nghiệp.

Loại van này thường được sử dụng trong các ứng dụng cần điều khiển từ xa, tự động hóa quy trình và yêu cầu độ chính xác cao trong việc điều tiết lưu chất. Van bướm gang điều khiển điện được ưa chuộng nhờ độ bền cao, khả năng chống ăn mòn tốt và phù hợp cho nhiều môi trường hoạt động khác nhau.

• Van bướm gang : Phần van bướm gang được thiết kế với thân van làm từ chất liệu gang, giúp van có độ bền cao, khả năng chống ăn mòn tốt và chịu được áp lực lớn. Gang là vật liệu phổ biến được sử dụng trong các hệ thống ống dẫn nước, khí và các chất lỏng khác nhờ vào khả năng chống chịu cao và giá thành hợp lý.
• Bộ điều khiển điện : là phần quan trọng không thể thiếu trong hệ thống này. Nó hoạt động bằng cách sử dụng nguồn điện để cung cấp động lực cho quá trình đóng mở van một cách tự động. Khi có tín hiệu điều khiển, bộ điều khiển điện sẽ kích hoạt động cơ bên trong, giúp đĩa van quay theo hướng đóng hoặc mở.

Sự kết hợp giữa van bướm gang và bộ điều khiển điện mang lại một giải pháp hiệu quả cho việc điều chỉnh dòng chảy trong các hệ thống công nghiệp, tăng cường độ chính xác, an toàn và thuận tiện trong vận hành. Điều này không chỉ giúp tiết kiệm sức lao động và thời gian, mà còn cho phép điều khiển từ xa, phù hợp với những hệ thống cần tự động hóa hoặc hoạt động trong những môi trường khó tiếp cận.

Thông số kỹ thuật van

• Kích thước : DN50-DN500
• Vật liệu cấu tạo : gang dẻo, gang cầu.
• Vật liệu làm kín : cao su, Teflon
• Vật liệu động cơ : Hợp kim nhôm cao cấp IP67
• Lớp phủ : Epoxy cao cấp
• Điện áp : 24V, 220V
• Nhiệt độ : < 100 độ C
• Áp lực van : PN10, PN16
• Kết nối : Mặt bích, wafer, lug
• Xuất xứ : Hàn Quốc, Đài Loan, Nhật Bản,…
• Hàng có sẵn
• Bảo hành 12 tháng.

Cấu tạo hai bộ phận chính của van bướm gang điều khiển điện

Như đã nói ở trên, van bướm gang điều khiển điện có cấu tạo từ hai bộ phận chính là phần van bướm gang và bộ điều khiển điện. Hai bộ phận này phối hợp với nhau để tạo ra cơ chế hoạt động hiệu quả, giúp kiểm soát lưu lượng dòng chảy trong các hệ thống công nghiệp một cách chính xác và tự động.

Phần van bướm gang

Phần van bướm gang là bộ phận cơ học chính có nhiệm vụ điều khiển lưu chất qua đường ống. Cấu tạo chi tiết của phần van bướm gang bao gồm các thành phần sau :

• Thân van : Được làm từ gang, đây là bộ phận khung chính của van, có vai trò bảo vệ các bộ phận bên trong và kết nối với đường ống. Thân van gang có ưu điểm là độ bền cao, chịu được áp lực lớn, chống ăn mòn tốt và có khả năng làm việc trong nhiều môi trường lưu chất khác nhau.
• Đĩa van : Đĩa van là phần quan trọng nhất của van bướm, có hình dạng tròn, và được gắn vào trục van, thường được làm từ thép không gỉ hoặc các loại vật liệu chống ăn mòn khác. Khi điều khiển điện được kích hoạt, đĩa van sẽ quay một góc 90 độ để thực hiện chức năng đóng hoặc mở van.
• Trục van : Trục van là bộ phận nối giữa đĩa van và bộ điều khiển điện. Khi bộ điều khiển điện kích hoạt, trục van sẽ quay để truyền động lực từ bộ điều khiển tới đĩa van. Trục van thường được làm từ thép không gỉ để đảm bảo độ chắc chắn và độ bền trong suốt quá trình vận hành.
• Gioăng làm kín : Gioăng được lắp đặt ở giữa thân van và đĩa van, có nhiệm vụ tạo độ kín tuyệt đối, ngăn chặn rò rỉ lưu chất khi van ở trạng thái đóng. Vật liệu gioăng thường là cao su EPDM, NBR hoặc PTFE, có khả năng chịu nhiệt, chống mài mòn và tương thích với các môi trường làm việc khác nhau.

Xem thêm về phần >>> Van bướm gang

Bộ điều khiển điện

Bộ điều khiển điện là thành phần đóng vai trò quan trọng trong việc điều chỉnh van bướm tự động. Bộ điều khiển giúp thay thế việc vận hành thủ công bằng tay gạt, mang lại sự tiện lợi, chính xác và khả năng điều khiển từ xa. Cấu tạo chi tiết của bộ điều khiển điện gồm:

• Động cơ điện : Động cơ là bộ phận chính trong hệ thống điều khiển, hoạt động dựa trên nguồn điện cấp để tạo ra chuyển động quay. Động cơ này có thể hoạt động với nhiều mức điện áp khác nhau (24V, 220V, hoặc 380V) tùy theo yêu cầu của hệ thống. Khi có tín hiệu từ hệ thống điều khiển, động cơ sẽ khởi động và quay trục van để đóng/mở đĩa van.
• Bộ truyền động : Bộ truyền động là thành phần kết nối giữa động cơ điện và trục van, có nhiệm vụ chuyển đổi năng lượng điện thành chuyển động cơ học. Bộ truyền động đảm bảo lực được truyền từ động cơ đến trục van một cách ổn định và chính xác, giúp điều khiển van một cách mượt mà, nhanh chóng.
• Bộ điều khiển tín hiệu : Đây là bộ phận nhận tín hiệu điều khiển từ các thiết bị điều khiển từ xa hoặc hệ thống tự động hóa. Bộ điều khiển tín hiệu có thể lập trình để điều chỉnh van ở các mức độ mở khác nhau, từ đó kiểm soát lưu lượng dòng chảy theo yêu cầu. Một số hệ thống hiện đại còn tích hợp các tính năng thông minh như báo trạng thái đóng/mở của van hoặc tự động ngắt khi xảy ra sự cố.
• Bộ phận bảo vệ : Bao gồm các thành phần như vỏ bọc và hệ thống bảo vệ quá nhiệt, quá tải. Vỏ bọc bảo vệ động cơ điện và các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi, nước, và các yếu tố ăn mòn. Hệ thống bảo vệ quá tải giúp ngăn ngừa các hư hỏng có thể xảy ra trong trường hợp dòng điện quá lớn hoặc động cơ hoạt động liên tục trong thời gian dài.
• Công tắc hành trình : Bộ phận này có nhiệm vụ giới hạn hành trình của van, giúp van dừng lại chính xác tại vị trí mở hoặc đóng hoàn toàn. Công tắc hành trình giúp ngăn chặn việc động cơ hoạt động quá mức, bảo vệ van và các bộ phận bên trong khỏi hư hại.

Nguyên tắc vận hành của van bướm gang điều khiển điện

Nguyên tắc vận hành của van bướm tự động này dựa trên cơ chế chuyển động quay của đĩa van thông qua lực tác động từ bộ điều khiển điện. Quá trình vận hành có thể chia thành các giai đoạn chính sau:

• Nhận tín hiệu điều khiển : Van bướm gang điều khiển điện thường được kết nối với hệ thống điều khiển tự động, từ xa hoặc bằng tay. Khi có yêu cầu đóng hoặc mở van, bộ điều khiển điện sẽ nhận tín hiệu điều khiển từ hệ thống quản lý.
• Kích hoạt động cơ điện : Khi nhận được tín hiệu, bộ điều khiển điện sẽ kích hoạt động cơ điện bên trong. Động cơ này sử dụng nguồn điện (thường là 24V, 220V hoặc 380V tùy theo thiết kế) để sinh ra lực xoay.
• Truyền động lực qua bộ truyền động : Động cơ điện sẽ tạo ra chuyển động quay và thông qua bộ truyền động, lực này sẽ được truyền đến trục van. Bộ truyền động chuyển đổi năng lượng điện thành chuyển động cơ học, giúp trục van xoay theo góc được chỉ định.
• Xoay đĩa van : Trục van nối liền với đĩa van bên trong thân van bướm. Khi trục van xoay, đĩa van sẽ xoay theo góc 90 độ (hoặc nhỏ hơn) để thực hiện chức năng đóng hoặc mở van. Đĩa van nằm song song với dòng chảy khi van mở hoàn toàn và vuông góc với dòng chảy khi van đóng hoàn toàn.
• Kiểm soát lưu lượng dòng chảy : Khi đĩa van xoay, vị trí của nó trong ống dẫn thay đổi, từ đó điều chỉnh lưu lượng chất lỏng hoặc khí qua van. Tùy thuộc vào yêu cầu điều khiển, đĩa van có thể ở nhiều vị trí trung gian để điều tiết lưu lượng một cách chính xác.
• Công tắc hành trình giới hạn hành động : Khi van đạt đến vị trí mở hoặc đóng hoàn toàn, công tắc hành trình sẽ kích hoạt để ngừng hoạt động của động cơ. Điều này giúp đảm bảo van không bị xoay quá mức và tránh làm hỏng các bộ phận bên trong.
• Phản hồi trạng thái : Một số loại van bướm điều khiển điện hiện đại còn tích hợp hệ thống phản hồi trạng thái, giúp thông báo tình trạng mở hoặc đóng của van về hệ thống điều khiển, từ đó người vận hành có thể giám sát quá trình hoạt động dễ dàng hơn.

Lợi thế của van bướm gang điều khiển điện đem lại

• Tự động hóa quá trình vận hành : Van bướm gang điều khiển điện có khả năng tự động mở và đóng nhờ vào động cơ điện, giảm thiểu sự can thiệp của con người. Điều này giúp tăng cường tính chính xác và hiệu suất trong vận hành hệ thống.
• Kiểm soát lưu lượng linh hoạt : Van có khả năng điều chỉnh lưu lượng dòng chảy với nhiều vị trí trung gian khác nhau. Điều này rất quan trọng trong các ứng dụng cần điều tiết lưu lượng chất lỏng hoặc khí theo yêu cầu.
• Tiết kiệm năng lượng và chi phí vận hành : So với các loại van khác như van cầu hay van bi, van bướm gang yêu cầu ít năng lượng hơn để hoạt động, từ đó giúp tiết kiệm chi phí điện năng trong quá trình vận hành.
• Tính bền bỉ và chống ăn mòn : Thân van được làm từ gang có khả năng chịu lực tốt, chống ăn mòn hiệu quả, giúp van có tuổi thọ cao và giảm chi phí bảo trì, sửa chữa.
• Khả năng hoạt động ổn định trong môi trường khắc nghiệt : Van bướm gang điều khiển điện có thể hoạt động trong nhiều môi trường khác nhau như chất lỏng có áp suất, nhiệt độ cao, hoặc môi trường có tính ăn mòn.
• Dễ dàng lắp đặt và bảo trì : Cấu tạo của van bướm gang đơn giản hơn nhiều so với các loại van khác, do đó việc lắp đặt và bảo trì cũng dễ dàng hơn. Điều này giúp tiết kiệm thời gian và công sức trong quá trình vận hành.
• Khả năng điều khiển từ xa : Với van bướm gang điều khiển điện, người vận hành có thể dễ dàng điều khiển từ xa qua các hệ thống tự động hóa, giúp tối ưu hóa quá trình quản lý và giám sát.
• Tích hợp hệ thống phản hồi : Nhiều dòng van hiện đại tích hợp hệ thống phản hồi vị trí, van bướm gang điều khiển điện giúp người vận hành giám sát trạng thái van một cách chính xác, giảm thiểu sai sót trong quá trình vận hành.
• Thân thiện với môi trường : Việc sử dụng van bướm điều khiển điện giúp giảm lượng khí thải và chất thải ra môi trường do hoạt động êm ái và tiêu thụ ít năng lượng hơn.
• Tính ứng dụng cao trong nhiều ngành công nghiệp**: Van bướm gang điều khiển điện được sử dụng rộng rãi trong nhiều ngành công nghiệp như xử lý nước, hóa chất, dầu khí, và thực phẩm nhờ vào tính đa năng và hiệu quả của nó.

Môi trường làm việc của van bướm gang điều khiển điện

Môi trường làm việc của van bướm gang điều khiển điện rất đa dạng và phong phú, nhờ vào khả năng chịu được nhiều điều kiện khác nhau của vật liệu gang và thiết kế van. Các môi trường chính mà van bướm gang điều khiển điện thường được sử dụng bao gồm:

• Hệ thống xử lý nước : Van bướm gang điều khiển điện thường được sử dụng trong các hệ thống cấp thoát nước, xử lý nước thải và cung cấp nước sạch.
• Ngành công nghiệp hóa chất : Trong các ngành xử lý hóa chất, van bướm gang điều khiển điện được lựa chọn nhờ khả năng chịu được môi trường có tính ăn mòn nhẹ cùng với khả năng đóng/mở nhanh chóng giúp kiểm soát lưu lượng hóa chất hiệu quả.
• Ngành HVAC (sưởi, thông gió và điều hòa không khí) : Van bướm gang điều khiển điện được ứng dụng trong các hệ thống điều hòa không khí và thông gió, nơi yêu cầu kiểm soát lưu lượng không khí hiệu quả trong các tòa nhà và khu công nghiệp.
• Ngành công nghiệp giấy và bột giấy : Trong quá trình sản xuất giấy, van bướm gang điều khiển điện được dùng để điều tiết dòng chảy của bột giấy hoặc nước, giúp đảm bảo quy trình sản xuất diễn ra liên tục và ổn định.
• Ngành công nghiệp năng lượng : Van bướm gang điều khiển điện được sử dụng trong các nhà máy điện, hệ thống cấp nước làm mát và xử lý nước, nơi yêu cầu van có khả năng chịu được áp suất và nhiệt độ cao.
• Ngành khai thác mỏ và luyện kim : Trong các ngành này, van bướm gang điều khiển điện được sử dụng để kiểm soát lưu lượng khí hoặc chất lỏng trong các hệ thống xử lý quặng, kim loại.
• Ngành xây dựng: Van bướm gang điều khiển điện cũng được dùng trong các hệ thống cung cấp nước, xử lý nước và phòng cháy chữa cháy của các tòa nhà lớn và khu đô thị.

Tham khảo một số thương hiệu sản xuất van bướm gang điều khiển điện

Khi tìm kiếm các thương hiệu sản xuất van bướm gang điều khiển điện chất lượng, có một số thương hiệu uy tín và nổi tiếng trên thị trường toàn cầu. Dưới đây là những thương hiệu đáng tham khảo, cung cấp các sản phẩm đảm bảo về chất lượng, hiệu suất và độ bền :

1 . Wonil – Hàn Quốc

Đặc điểm nổi bật : Van bướm gang điều khiển điện – Wonil là một trong những thương hiệu hàng đầu về van công nghiệp tại Hàn Quốc. Van bướm gang điều khiển điện của Wonil có chất lượng cao, độ bền vượt trội và khả năng vận hành ổn định trong thời gian dài. Với khả năng chống ăn mòn và thiết kế chịu được áp suất, van của Wonil đáp ứng được yêu cầu khắt khe của nhiều ngành công nghiệp.

Ứng dụng : Phù hợp cho các ngành xử lý nước, dầu khí, hệ thống HVAC và công nghiệp hóa chất.

2 . JMV – Hàn Quốc

Đặc điểm nổi bật : Van bướm gang điều khiển điện – JMV được biết đến với các sản phẩm van bướm gang điều khiển điện có độ chính xác cao và khả năng chịu được môi trường khắc nghiệt. Van của JMV có thiết kế nhỏ gọn, bền bỉ và dễ lắp đặt, thích hợp cho các hệ thống công nghiệp phức tạp.

Ứng dụng : Thường được sử dụng trong hệ thống cấp thoát nước, xử lý nước thải, công nghiệp dầu khí và hóa chất.

3 . Emerson – Mỹ

Đặc điểm nổi bật : Van bướm gang điều khiển điện – Emerson là một trong những tập đoàn công nghiệp hàng đầu thế giới với các giải pháp điều khiển tự động hóa hiện đại. Van bướm gang điều khiển điện của Emerson có thiết kế tiên tiến, khả năng điều khiển chính xác và độ bền cao.

Ứng dụng : Phổ biến trong các ngành dầu khí, hóa chất, thực phẩm và năng lượng.

4 . Arita – Malaysia

Đặc điểm nổi bật : Van bướm gang điều khiển điện – Arita là một thương hiệu có tiếng tại khu vực Đông Nam Á, chuyên cung cấp các sản phẩm van công nghiệp với giá thành hợp lý. Van bướm gang điều khiển điện của Arita có khả năng làm việc bền bỉ và độ chính xác cao.

Ứng dụng : Phù hợp với các ngành công nghiệp xây dựng, xử lý nước và hệ thống HVAC.

5 . Kitz – Nhật Bản

Đặc điểm nổi bật : Van bướm gang điều khiển điện – Kitz nổi tiếng với sản phẩm van công nghiệp chất lượng cao, bao gồm cả van bướm gang điều khiển điện. Van của Kitz có độ bền cao, khả năng chống ăn mòn tốt và hoạt động ổn định trong nhiều môi trường khác nhau. Ứng dụng : Phù hợp cho ngành cấp nước, xử lý nước thải, hóa chất, dầu khí và hệ thống HVAC.

>>> Có thể bạn sẽ cần : Van bướm gang tay gạt

Các lỗi thường gặp và biện pháp khắc phục của van bướm gang điều khiển điện

Khi sử dụng van bướm gang điều khiển điện, có một số lỗi thường gặp do các yếu tố vận hành hoặc môi trường tác động. Dưới đây là các lỗi phổ biến và biện pháp khắc phục :

1 . Van không mở/đóng hoàn toàn

Nguyên nhân :

• Bộ điều khiển điện hỏng, mất tín hiệu điều khiển hoặc kết nối điện không ổn định.
• Bị kẹt do tích tụ cặn bẩn, rác thải hoặc chất lỏng bám vào đĩa van.
• Lỗi cơ học ở trục van hoặc bộ truyền động.

Biện pháp khắc phục :

• Kiểm tra hệ thống điện, kiểm tra các dây kết nối, nguồn điện và tín hiệu điều khiển,
• Vệ sinh van thường xuyên để tránh tích tụ cặn bẩn.
• Kiểm tra và thay thế các bộ phận bị mòn hoặc hỏng trong bộ truyền động và trục van.

2 . Rò rỉ tại các điểm kết nối

Nguyên nhân :

• Gioăng làm kín bị hỏng, mòn hoặc cứng sau thời gian dài sử dụng.
• Lắp đặt không chính xá, các bulong hoặc kết nối không đủ chắc chắn.
• Chất liệu gioăng không phù hợp với môi trường hoặc chất lỏng trong hệ thống.

Biện pháp khắc phục :

• Kiểm tra và thay thế gioăng làm kín nếu cần.
• Siết chặt lại các kết nối, đảm bảo lắp đặt chính xác.
• Sử dụng vật liệu gioăng phù hợp với mô trường và chất lỏng trong hệ thống.

3 . Tiếng ồn hoặc rung động trong quá trình vận hành

Nguyên nhân :

• Dòng chảy không ổn địng, có xoay hoặc áp lực không đều.
• Đĩa van bị mòn hoặc lắp không chính xác.
• Các bộ phận trong bộ điều khiển hoặc trục van bị mài mòn.

Biện pháp khắc phục :

• Điều chỉnh áp suất và dòng chảy trong hệ thống.
• Kiểm tra và thay thế các bộ phận bị mòn hoặc hỏng.
• Kiểm tra sự cân bằng của đĩa van để đảm bảo vận hành trơn tru.

4 . Van bị kẹt hoặc không phản hồi kịp thời

Nguyên nhân :

• Lỗi trong bộ điều khiển điện như động cơ yếu hoặc mất điện đột ngột.
• Bị kẹt bởi các chất rắn, cặn bẩn trong hệ thống.
• Đĩa van bị mòn hoặc hỏng sau thời gian sử dụng.

Biện pháp khắc phục :

• Kiểm tra và thay thế động cơ nếu bị yếu hoặc hỏng.
• Vệ sinh và bảo trì van thường xuyên, tránh các chất rắn bám vào đĩa van.
• Kiểm tra và thay thế đĩa van nếu cần thiết.

5 . Van không phản hồi đúng theo tín hiệu điều khiển

Nguyên nhân :

• Tín hiệu điều khiển bị lỗi hoặc không được truyền đạt đúng cách.
• Bộ điều khiển điện bị hỏng, có lỗi phần mềm hoặc phần cứng.
• Tín hiệu điều khiển bị nhiễu do ảnh hưởng từ các thiết bị điện khác.

Biện pháp khắc phục :

• Kiểm tra lại hệ thống tín hiệu điều khiển và các kết nối điện.
• Sửa chữa hoặc thay thế bộ điều khiển nếu gặp vấn đề phần cứng hoặc phần mềm.
• Cách ly tín hiệu điều khiển với các nguồn gây nhiễu để đảm bảo độ chính xác.

6 . Cháy động cơ điều khiển điện

Nguyên nhân :

• Động cơ bị quá tải do sử dụng quá mức hoặc dòng điện không ổn định.
• Van bị kẹt, gây áp lựuc lớn lên động cơ.
• Bộ điều khiển không phù hợp với công suất vận hành của van.

Biện pháp khắc phục :

• Sử dụng bộ điều khiển với công suất phù hợp với van.
• Kiểm tra và bảo trì động cơ thường xuyên, tránh quá tải.
• Vệ sinh van và các bộ phận liên quan để tránh kẹt cứng.
