Van bi thép

Ngày cập nhật :01/10/2025

Van bi thép được biết đến là dòng sản phẩm thuộc van bi được ứng dụng khá phổ biến trong các hệ thống công nghiệp sản xuất có nhiệt độ cao, áp suất lớn như hơi, khí nén, hóa chất, dầu khí,…. Được sản xuất từ chất liệu thép đúc và thường là thép carbon hay WCB.

Vậy van bi thép là gì? Vì sao van bi thép có thể hoạt động hiệu quả trong môi trường có nhiệt độ cao? Giá thành van có đắt không? Có những loại van bi thép nào hiện nay? Làm sao để mua van chính hãng với giá tốt nhất?

Tất cả sẽ được giải đáp trong bài viết dưới đây. Mời các bạn cùng với HTVN đi tìm hiểu nhé!

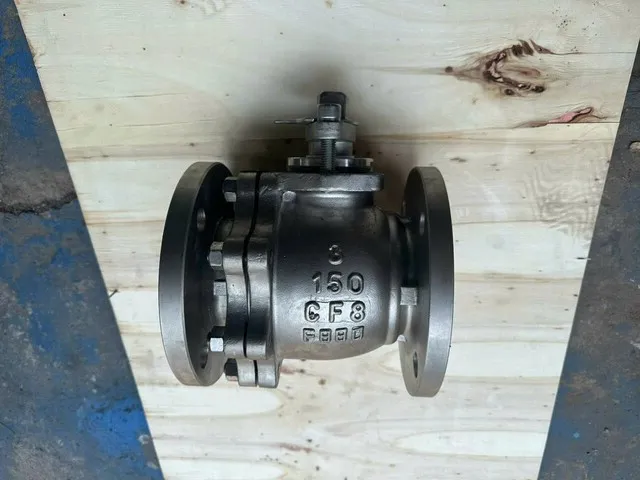

Tham khảo hình ảnh van bi thép tại kho hàng HTVN

Dưới đây là một số hình ảnh thực tế của Steel ball valve do các chuyên viên kỹ thuật đã ghi lại để cung cấp cái nhìn khách quan nhất cho quý khách hàng khi lựa chọn sản phẩm phù hợp với hệ thống:

Van bi thép rất đa dạng mẫu mã, dải kích thước trải dài từ DN15 đến DN300 nên người sử dụng hoàn toàn có thể thoải mái lựa chọn những sản phẩm phù hợp với yêu cầu hệ thống và đáp ứng mục đích sử dụng tốt nhất.

Giới thiệu về van bi thép chất lượng cao – Steel Ball Valve là gì

Van bi thép, van bi thép đúc ( có tên tiếng Anh là Steel ball valve ) là một dạng của ball valve, toàn bộ thân van đúc từ chất liệu thép WCB cao cấp.

Van bi được biết đến là dòng van có khả năng điều tiết lưu chất chính xác và đóng mở dòng chảy lưu chất cực nhanh chóng, đảm bảo độ kín cao. Vì thế van bi thép được tin cậy và sử dụng phổ biến trong nhiều hệ thống công nghiệp lớn nhỏ để kiểm soát áp suất và lưu lượng chất lỏng, khí đảm bảo sự an toàn và hiệu quả cao.

Van bi thép được sử dụng tay gạt, tay quay để điều chỉnh lưu lượng đường ống ở các ứng dụng có kích thước nhỏ vừa, tần suất hoạt động không thường xuyên. Và ở những hệ thống tự động hoặc bán tự động, sự kết hợp với bộ điều khiển khí nén, động cơ điện giúp van có thể tối ưu hóa hiệu suất, đồng bộ và thay thế con người kiểm soát và điều chỉnh dòng chảy ổn định.

Có thể bạn đã biết: WCB là gì?

WCB là tên viết tắt của Thép cacbon cấp B có thể hàn, được hiểu đơn giản là một loại thép đúc với cacbon là nguyên tố hợp kim chính:

Trong tiêu chuẩn ASTM A216 là vật liệu đúc từ thép Carbon tương đương với thép Carbon 25 hoặc 35 như sau:

W – hàn: vật liệu có tính hàn tốt

Thép đúc C: chữ cái đầu tiên của thép đúc

B: tính chất cơ hóc của thép là loại B

Thép đúc là 1 thuật ngữ chung cho các hợp kim đúc trên cơ sở Fe (sắt) được sử dụng để sản xuất các vật đúc không trải qua quá trình biến đổi eutectic trong quá trình hóa rắn.

Ngoài ra chất liệu này phổ biến màu xám chủ đạo nên còn được gọi là thép xám.

Thông số kỹ thuật của van bi thép

• Kích cỡ: DN15 – DN300
• Chất liệu van: thép WCB, thép carbon, thép đúc, thép dẻo
• Trục – bi van: thép không gỉ, hợp kim thép
• Tiêu chuẩn vật liệu: ASTM, ANSI
• Gioăng kín: PTFE
• Hình dạng: 2 mảnh – 2 thân- 2PC
• Kiểu kết nối: nối ren hoặc mặt bích
• Kiểu điều khiển: tay gạt, điều khiển khí nén, điều khiển điện
• Áp lực làm việc: 16bar, 25bar, 40bar
• Nhiệt độ hoạt động: -3 độ C ~ 220 độ C
• Môi trường hoạt động: nước sạch, nước thải, khí nóng, hơi, dầu, xăng,…
• Xuất xứ: Đài Loan, Trung Quốc, Thái Lan, Malaysia,…
• Thương hiệu sản xuất:
• Bảo hành: 10-12 tháng
• Cung cấp: CO-CQ, Catalogue

Ứng dụng công nghiệp của van bi thép

Van bi thép ít xuất hiện trong các hệ thống dân dụng như van bi nhựa, van bi đồng, van bi inox nhưng được sử dụng phổ biến trong công nghiệp sản xuất đặc biệt là các ứng dụng có điều kiện làm việc khắc nghiệt: nhiệt độ cao, áp suất lớn.

Sau đây là một số ví dụ tiêu biểu của van bi thép hiện nay:

• Lắp đặt cho các hệ thống đường ống cấp dẫn nước, khí trong nhà máy, khu chế xuất, xưởng chế tạo
• Đóng góp to lớn trong ngành công nghiệp xử lý nước thải, chất thải
• Ứng dụng trong lĩnh vực thủy điện, nhiệt điện, các hệ thống nước ngầm để đóng ngắt khi không sử dụng và mở hệ thống theo yêu cầu
• Van làm việc trong các hệ thống có nhiệt độ và áp suất cao như lò hơi, nồi nung công nghiệp, hệ thống cấp khí cho dây chuyền sản xuất
• Được sử dụng rộng rãi trong hệ thống HVAC, sưởi ấm, điều hòa không khí
• Sử dụng van bi thép để điều chỉnh và kiểm soát lưu lượng cho hệ thống khai thác dầu khí, mỏ khoáng sản, khí tự nhiên,…
• Ngành công nghiệp năng lượng nguyên tử, hàng không, tên lửa
• Ngành sản xuất giấy, thực phẩm, may mặc, dược phẩm, mỹ phẩm,…

Cấu tạo van bi thép đúc

Van bi thép WCB về cơ bản cũng có cấu tạo tương tự như các dòng van khác, được hình thành từ sự kết hợp ăn ý của nhiều bộ phận đơn giản như: thân van, trục van, bi van, đệm kín và bộ điều khiển.

Thân van

Phần thân van bi thép được đúc từ thép WCB có độ cứng và bền, chống nứt vỡ do va đập hoặc áp lực cao. Bộ phận này được thiết kế dạng 2 thân phổ biến, kết nối bằng các đai ốc và bulong để tạo đường truyền liên tục.

Thân van liên kết các chi tiết còn lại và bảo vệ khỏi các tác động tiêu cực bên ngoài môi trường. Đồng thời kết nối van với hệ thống thông qua 2 dạng cơ bản nhất là ren và mặt bích, đảm bảo độ chắc chắn và kín cao.

Trục van

Hay cũng có thể gọi là ty van, bộ phận được khéo léo đặt vào trong van để kết nối bộ điều khiển với bi van, kéo bi van xoay theo sự điều khiển từ 0 đến 90 độ. Bộ phận này thường được sản xuất từ thép không gỉ để đảm bảo độ bền và chịu oxi hóa bền bỉ nhất.

Bi van

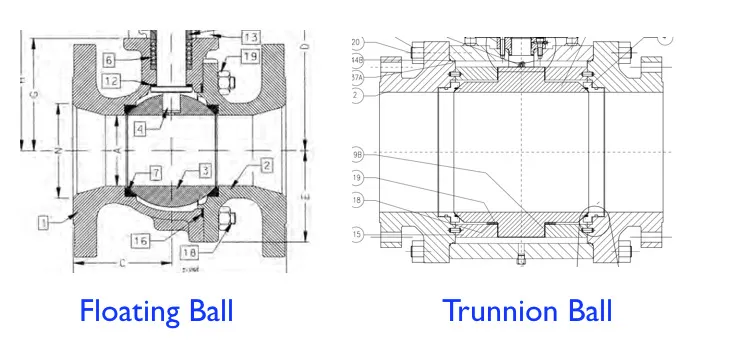

Bi van được đúc từ chất liệu đồng nhất với thân van, đục lỗ rỗng xuyên tâm để tạo đường dẫn truyền lưu chất, được thiết kế thành nhiều dạng như Floating và Trunnion.

Quan sát hình vẽ dưới đây để thấy được rõ hơn sự khác biệt của chúng:

Đệm kín

Có chức năng quan trọng trong việc tạo độ kín cho sản phẩm, chống tình trạng rò rỉ qua van, đồng thời các đệm kín bằng cao su tổng hợp, PTFE, BNR này còn giảm tối đa sự ma sát mài mòn cho bi van khi hoạt động.

Bộ điều khiển van

Ở bộ phận này chúng được phân chia thành 2 dạng cơ bản nhất chính là:

– Dạng cơ: tay gạt, tay quay

– Dạng tự động: điều khiển điện, điều khiển khí nén

Chức năng: tiếp nhận lực tác động từ bên ngoài hoặc từ hệ thống từ đó chuyển đổi động năng phù hợp làm thay đổi góc mặt bi van.

Van bi thép hoạt động trong hệ thống như thế nào

Nguyên lý hoạt động của van bi thép xoay quanh việc điều chỉnh mặt tiếp xúc của bi van bằng việc điều khiển bộ phận điều khiển van. Quả bi sẽ được đặt chính giữa thân van và hợp với lòng van để tạo thành một vách ngăn chặn hoặc mở ra dòng chảy lưu chất theo yêu cầu sử dụng.

Bi van nhận lực mô men xoắn từ bộ điều khiển thông qua trục van, khi chúng ta tác động lực vào bộ điều khiển thì tùy theo lực mạnh yếu, phần tay gạt sẽ được xoay 1 góc trong phạm vi từ 0 đến 90 độ.

Bóng van sẽ được xoay theo cùng chiều và mở ra 1 góc tương ứng để điều chỉnh dòng chảy lưu chất, nếu xoay mở ở góc 90 độ có nghĩa van bi thép đã mở hoàn toàn, đường kính bi van bằng với đường kính ống dẫn, lưu chất được di chuyển với tốc độ và lưu lượng lớn nhất. Đặc biệt áp suất không bị tổn thất khi đi qua van.

Để đóng van bi thép cần phải thực hiện các động tác ngược lại với khi mở van, quả bi van sẽ được đưa về vị trí đóng kín (0 độ) và hoàn toàn có thể quan sát được thông qua vị trí tay gạt, hướng mũi tên.

Vì sao nên sử dụng van bi thép WCB chính hãng

Không riêng gì van bi thép mà tất cả các dòng van công nghiệp đều có những ưu điểm và nhược điểm nhất định trong từng môi trường sử dụng. Và để trả lời cho câu hỏi khi sử dụng van bi thép đem lại những lợi ích gì cho hệ thống và người dùng thì chúng tôi xin được trình bày cụ thể như sau:

• Sở hữu khả năng chịu nhiệt độ cao từ thép WCB, van bi thép có thể hoạt động trong điều kiện nhiệt độ trên 300 độ C thời gian dài
• Van bi thép có cấu tạo đơn giản, dễ sử dụng và tháo dỡ bảo dưỡng, vệ sinh khi cần thiết
• Bề mặt được gia công kỹ lưỡng, không bám dính lưu chất, có khả năng tự làm sạch, không đòi hỏi bảo trì thường xuyên
• Mô men xoắn nhỏ, khi vận hành không tốn nhiều công sức, tối ưu năng lượng hiệu quả
• Bề mặt có độ ma sát thấp suy ra sức cản của chất lỏng nhỏ, áp suất đi qua van không bị tổn thất, lưu lượng được lưu thông mức tối đa
• Chất liệu thép cao cấp có độ bền cao và chịu áp lực lớn hiệu quả, không bị biến dạng hay nứt vỡ nguy hiểm
• Khả năng điều tiết lưu chất đáng tin cậy, độ kín cao và hoạt động êm ái, ổn định trong suốt quá trình làm việc đặc biệt có thể sử dụng trong môi trường chân không
• Đóng mở nhanh chóng, có độ chính xác cao, cực kì thuận tiện cho việc điều khiển đường dài
• Dải kích thước van đa dạng, hoàn toàn có thể ứng dụng với nhiều đường ống có đường kính từ nhỏ đến rất lớn, từ ứng dụng chân không đến áp suất cao
• Van bi thép được sản xuất trên dây chuyền công nghệ hiện đại, được áp dụng các tiêu chuẩn đảm bảo chất lượng và độ chính xác
• Giá thành của van bi thép tương đối rẻ (rẻ hơn so với thép không gỉ) tiết kiệm chi phí đầu tư

Tuy nhiên, van bi thép cũng còn tồn tại một số nhược điểm cần chú ý như sau:

• Van bi thép không thể sử dụng với lưu chất có tính oxi hóa, ăn mòn cao như Acid, hóa chất, kiềm, muối, bazo,…có thể bào mòn bề mặt, bong tróc làm ảnh hưởng chất lượng, tính thẩm mỹ
• Không nên sử dụng van với các lưu chất chưa được xử lý tạp chất, có tính đông đặc hoặc độ nhớt cao
• Quá trình hoạt động quả bi ma sát với thân van, đệm kín và áp lực lớn từ lưu chất có thể bị mài mòn, hư hỏng gây ra tình trạng rò rỉ lưu chất. Chính vì thế cần thường xuyên kiểm tra và thay thế nếu hư hỏng

Tìm hiểu các dòng van bi thép phổ biến nhất hiện nay

Van bi thép tay gạt

Van bi thép tay gạt là dòng van đơn giản nhất bởi chúng sử dụng kiểu điều khiển đơn giản nhất. Việc thực hiện đóng mở trực tiếp bằng tay đảm bảo độ chính xác và nhanh chóng nhưng cần lưu ý về vị trí lắp đặt (không gian hệ thống, khả năng điều hành).

Điểm mạnh của van bi thép tay gạt là có giá thành rẻ hơn so với van bi inox, được lắp đặt cho các hệ thống không yêu cầu hoạt động thường xuyên, áp suất và kích cỡ đường ống không quá lớn.

Van bi thép điều khiển khí nén

Đây là dòng van tự động có khả năng đóng mở nhanh nhất, khi được cấp nguồn năng lượng khí nén tiêu chuẩn 3-8bar, bộ điều khiển khí nén sẽ sản sinh lực tác động làm quay bi van đóng hoặc mở trong vòng chưa đầy 2s, cực kì phù hợp với hệ thống yêu cầu độ nhanh, khẩn cấp nhất và chính xác.

Van bi thép điều khiển điện

Van bi thép điều khiển điện kết hợp với bộ động cơ điện hoạt động hoàn toàn tự động với 2 dạng cơ bản là On-Off hoặc tuyến tính. Bộ điều khiển điện này áp dụng điện năng 24V, 220V và 380V để hoạt động, giảm tối đa sự can thiệp từ con người và cho phép hoạt động trong phạm vi rộng, các vị trí trên cao hoặc tính chất nguy hiểm mà chúng ta không thể trực tiếp điều hành.

Van bi thép nối ren

Phổ biến với các hệ thống có kích thước nhỏ và vừa, sở hữu các điểm mạnh vượt trội như:

• Kết nối nhanh chóng với hệ thống, tiến hành đơn giản, không cần phụ kiện phức tạp
• Tiết kiệm chi phí lắp đặt, thời gian, công sức
• Kích cỡ nhỏ gọn, dễ dàng vận chuyển, lắp đặt nhiều vị trí khác nhau
• Dễ dàng tháo lắp ra khỏi hệ thống, không ảnh hưởng đường ống

Van bi thép lắp bích

Van bi thép mặt bích thiết kế kiểu kết nối mặt bích có khả năng kết nối vô cùng chắc chắn  và bền bỉ đặc biệt tiếp xúc toàn diện có độ kín cao, chống rò rỉ lưu chất nên được tin cậy sử dụng cho các hệ thống có kích thước lớn, áp suất cao.

Khi lựa chọn van bi thép cần chú ý những gì

Các tiêu chí quan trọng mà quý khách hàng cần lưu ý khi tìm kiếm và lựa chọn van bi thép:

• Kích cỡ sản phẩm tương thích với đường ống, đảm bảo lưu lượng yêu cầu
• Chất liệu sản xuất (dựa trên môi trường làm việc, lưu chất trong đường ống)
• Cần xác định các thông số làm việc của hệ thống (áp suất, nhiệt độ)
• Lựa chọn kiểu kết nối, dạng điều khiển dựa trên áp suất hệ thống, kích thước van, yêu cầu và mục đích sử dụng, vị trí lắp đặt
• Tìm hiểu và lựa chọn hãng sản xuất uy tín, chất lượng đảm bảo
• Nên cân đối giữa ngân sách tài chính và chất lượng sản phẩm yêu cầu

Đơn vị cung cấp van bi thép uy tín tại Việt Nam, báo giá cạnh tranh

Nên mua van bi thép ở đâu? Hiện nay van bi thép đang được sử dụng khá phổ biến nên hoàn toàn có thể mua van bi thép tại các cửa hàng vật liệu xây dựng, các đại lý phân phối van công nghiệp hoặc trực tuyến.

Tuy nhiên để có thể sở hữu được sản phẩm chính hãng, có chất lượng cao và được bảo hành đầy đủ theo chính sách nhà sản xuất các bạn nên tin tưởng đơn vị có nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị, vật tư ngành nước. Trong số đó Công ty TNHH TM & XNK HT Việt Nam tự hào là đơn vị đi đầu.

Đội ngũ nhân viên ưu tú, luôn tận tình và phản hồi nhanh chóng các thắc mắc của quý khách khi liên hệ qua Hotline, đưa đến giải pháp phù hợp nhất cho hệ thống của bạn.

Giá thành luôn tốt nhất và được cập nhật liên tục, báo giá trực tiếp.
