Van bi gang

Ngày cập nhật :04/10/2024

Van bi gang là một phân loại của van bi hay ball valve, là một van công nghiệp được sản xuất từ gang có khả năng ứng dụng phổ biến trong nhiều hệ thống dân dụng và công nghiệp để thực hiện chức năng điều tiết và kiểm soát lưu lượng ổn định, an toàn.

Trong bài viết dưới đây, các chuyên viên HTVN sẽ giới thiệu chi tiết nhất tới các bạn về dòng van tiêu biểu này để lý giải vì sao chúng được yêu thích và tin cậy cao. Đồng thời, nắm bắt được các cơ chế hoạt động và cấu tạo cơ bản để thuận tiện cho công tác vận hành sử dụng. Cùng tìm hiểu nhé!

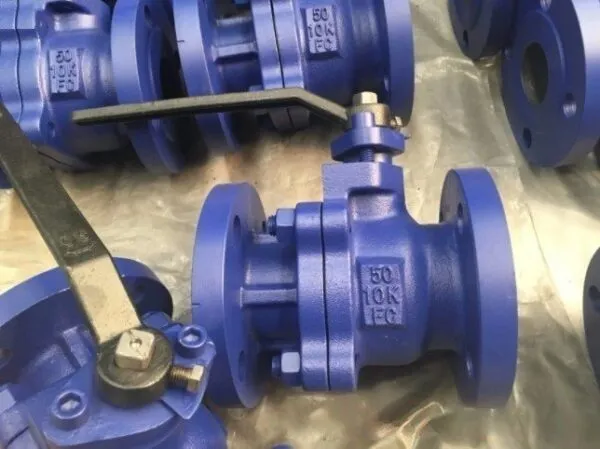

Hình ảnh thực tế của van bi gang

Van bi gang sẵn hàng tại kho có kích thước đa dạng từ 15A đến 200A, mẫu mã thịnh hành nhất thị trường. Liên hệ để được tư vấn và mua hàng chính hãng tại XNK HTVN.

Thông số kỹ thuật của van bi gang

• Dải kích cỡ: DN15-DN200 (1/2’’ – 20’’)
• Chất liệu van: gang cầu, gang dẻo, gang xám
• Gioăng: cao su PTFE, EPDM
• Bi van: thép không gỉ
• Trục van: hợp kim thép
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ hoạt động: -2 độ C ~ 180 độ C
• Môi trường ứng dụng: nước nóng, nước sạch, nước thải, hóa chất nhẹ, dầu,..
• Kiểu kết nối: lắp bích, nối ren
• Kiểu điều khiển: tay gạt, điều khiển điện hoặc điều khiển khí nén
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc,..
• Thương hiệu: JMV, Joeun, Kitz, Shinyi
• Bảo hành: 12 tháng
• Cung cấp: CO-CQ

Giới thiệu về van bi gang là gì

Van bi gang ( trong tiếng Anh là Cast Iron Ball valve hoặc Ductile Iron ball valve) được hiểu đơn giản là dòng van bi được sản xuất từ  vật liệu gang rất đa dạng và có độ bền cao như gang cầu, gang dẻo và gang xám. Màu sắc chủ đạo của dòng sản phẩm này chính là xanh hoặc đen cũng chính là lớp sơn bao phủ bề mặt Epoxy có khả năng chống thấm nước, kháng bụi và giúp van chịu oxi hóa tốt hơn.

Van bi gang có chức năng chính là đóng mở đường ống hoặc điều tiết lưu chất. Với cấu tạo khá độc đáo với phần đĩa van được đúc tròn dạng bi, với cơ chế hoạt động đơn giản xoay 360 độ đa chiều chúng có thể điều chỉnh dòng chảy đi qua hệ thống một cách chính xác và hiệu quả cao. Kích cỡ bi van đồng đều với thân van, chính vì thế, khi đóng van có độ kín cao,  ngăn chặn hoàn toàn tình trạng rò rỉ lưu chất.

So với van bi inox thì van bi gang có giá thành rẻ hơn, được ứng dụng phổ biến hơn nhiều tại các hệ thống thông dụng như cấp thoát nước, xử lý nước thải,…Việc vận hành khá đơn giản bằng kiểu tay gạt phù hợp cho các hệ thống nhỏ hoặc vừa có áp suất thấp, thiết kế nhựa dẻo cầm nắm chắc chắn hoặc có thể linh hoạt chuyển đổi bằng bộ động cơ điện hoặc khí nén đáp ứng yêu cầu hoạt động tự động liên tục có độ chính xác cao cùng tần suất lớn.

Tìm hiểu thêm: van bi inox

Tính ứng dụng của van bi gang có gì nổi bật

• Van bi gang được ứng dụng trong hệ thống đường ống cầu đường, ở trường học, chung cư, các công trình xây dựng trung tâm mua sắm,…
• Van bi gang được lắp đặt tại các dự án đập thủy điện, thủy lợi, nhà máy nhiệt điện, năng lượng, điện hạt nhân
• Van thực hiện việc điều tiết lưu lượng và kiểm soát dòng chảy cho các ngành công nghiệp sản xuất thực phẩm như: đồ ăn liền, nước đóng chai, rượu bia,…
• Sử dụng van phổ biến trong các lĩnh vực dệt may, dược phẩm, khai khoáng, luyện kim, lọc chiết dầu,…
• Van là một mắt xích quan trọng trong hệ thống đường ống của công nghiệp xử lý nước thải, nước sạch, chất thải,…
• Và ngoài ra, van bi gang còn được lắp đặt rộng rãi trong các ngành chăn nuôi, nông nghiệp tưới tiêu tự động

Các loại van bi gang tiêu biểu nhất hiện nay

Đáp ứng được nhu cầu sử dụng các van bi gang trong hệ thống đường ống ngày càng tăng cao của người tiêu dùng và để giúp bạn đọc có được sự lựa chọn dễ dàng hơn trong việc lắp đặt XNK HT xin được giới thiệu top các dòng van có chất lượng tốt nhất đang được đông đảo khách hàng tin dùng tại Công ty chúng tôi và được phân phối rộng rãi trên thị trường hiện nay.

Van bi gang mặt bích

Van bi gang mặt bích có thiết kế kiểu kết nối dạng mặt bích, điều này mang đến khả năng hoạt động ổn định và vững chắc cho van trong các hệ thống có áp suất lớn, chịu được rung lắc mạnh và chống rò rỉ lưu chất tốt nhất.

Với 2 mặt bích kết nối đơn giản thông qua bulong và đai ốc, chèn thêm gioăng kín có tính linh hoạt cao, khi sử dụng người dùng hoàn toàn có thể lắp đặt dễ dàng nhất và tháo dỡ nhanh chóng mà không làm ảnh hưởng tới hệ thống. Đặc biệt là rất phù hợp với các hệ thống có kích thước lớn, tần suất hoạt động liên tục.

Van bi gang tay gạt

Van bi gang tay gạt là dòng van điều khiển bằng kiểu tay gạt rất đơn giản. Dòng van truyền thống này đáp ứng được yêu cầu đóng mở nhanh chóng cho các hệ thống có kích thước nhỏ, vừa, áp suất không quá lớn và phù hợp với những ứng dụng hoạt động không thường xuyên và không đòi hỏi độ chính xác quá cao.

Phần tay gạt được thiết kế cầm nắm chắc chắn và điều khiển dễ dàng thông qua các mũi tên chỉ dẫn, mô men xoắn thấp không tốn nhiều công sức, chỉ cần gạt sang bên tay trái hoặc tay phải và ngược lại để điều chỉnh lưu chất. Không chỉ vậy còn được bọc cao su để chống oxi hóa tốt hơn.

Van bi gang điều khiển điện

Van bi điều khiển điện bằng gang là một sản phẩm được ứng dụng chuyên việt cho các hệ thống tự động hoặc bán tự động nhờ khả năng hoạt động tự động thông minh có thể tối ưu được hiệu suất cao.

Đáp ứng tốt được yêu cầu đóng mở nhanh chóng và chính xác đồng thời cho phép điều chỉnh và quản lý từ xa. Với nguồn điện 24V, 220V và 380V đa dạng và phân chia 2 dạng khác nhau là ON-OFF hoặc tuyến tính có thể phù hợp với nhiều hệ thống công nghiệp.

Van bi gang điều khiển khí nén

Van bi gang điều khiển bằng khí nén là dòng van sử dụng áp lực khí nén để hoạt động nên có chu trình đóng mở bóng bi cực nhanh chóng. So với dạng điều khiển điện thì van được đánh giá cao hơn nhiều, đáp ứng được yêu cầu thực hiện khóa dòng chảy khẩn cấp, tức thời, ngăn chặn hoàn toàn tình trạng rò rỉ.

Van bi gang điều khiển khí nén cũng được phân chia thành 2 dạng đó là tác động đơn và tác động kép, hoạt động theo 2 cơ chế là đóng/mở hoàn toàn hoặc tiết lưu lưu chất cho phép ứng dụng hiệu quả trong nhiều ngành nghề, lĩnh vực công nghiệp hóa.

Van bi gang Hàn Quốc

Tất cả các dòng van công nghiệp bao gồm cả van bi gang đến từ Hàn Quốc luôn được người tiêu dùng tin cậy và đánh giá cao về chất lượng. Các sản phẩm được sản xuất theo quy trình công nghệ tiên tiến, đạt chất lượng quốc tế có khả năng đáp ứng tốt các yêu cầu, điều kiện làm việc đa dạng nhất.

Mẫu mã van luôn là thịnh hành nhất, có độ bền đẹp và tuổi thọ cao. Đi cùng với chất lượng là giá thành cũng tương đối cao và hoàn toàn dễ hiểu. Các thương hiệu sản xuất hàng đầu mà bạn có thể tham khảo như: JMV, Joeun, Wonil,…

Van bi gang Nhật Bản

Van bi gang Nhật Bản là dòng van có chất lượng tốt, giá thành tốt được sử dụng khá phổ biến trong các công trình, dự án đòi hỏi cao về chất lượng và yêu cầu kỹ thuật tại nước ta. Quen thuộc với người dùng là các hãng sản xuất Kitz, Yoshitake,…sản xuất bằng công nghệ hiện đại và kiểm định nghiêm ngặt chất lượng.

Các dòng van bi gang Nhật Bản rất đa dạng và phong phú, có nhiều dòng sản phẩm đáp ứng hầu hết các nhu cầu của quý khách trong hoạt động điều tiết, quản lý bằng thiết bị kết nối thông minh.

Van bi gang Đài Loan

Thương hiệu sản xuất van bi gang Đài Loan TungLung, TSV  là 2 trong nhiều các hãng van bi được đánh giá tốt và có giá thành phù hợp tại thị trường nước ta, sản phẩm sản xuất theo công nghệ khép kín từ khâu thiết kế đến thành phẩm, chất lượng đạt chuẩn quốc tế ISO, CE,.. có khả năng hoạt động bền bỉ và chính xác cao.

Việc nhập khẩu trực tiếp từ nhà máy sản xuất tại XNK HT nên giá thành chúng tôi luôn đảm bảo tốt nhất, tính cạnh tranh cao và được bảo hành đầy đủ theo quy định của nhà sản xuất đáng tin cậy.

Van bi gang Trung Quốc

Van bi gang Trung Quốc là dòng van có giá thành rẻ nhưng chất lượng luôn làm người sử dụng phải bất ngờ. Không chỉ mẫu mã đa dạng, thịnh hành luôn bắt kịp các xu thế phát triển công nghệ mà chất lượng sản phẩm đảm bảo nhờ sự cải tiến liên tục.

Do có nhiều hàng giả, hàng nhái nên có nhiều người dùng khá băn khoăn khi lựa chọn dòng van bi gang Trung Quốc, tuy nhiên khi chọn lựa và sử dụng sản phẩm chính hãng thì khả năng đáp ứng tốt các yêu cầu hệ thống có nhiệt độ, áp suất tốt, độ bền khá cao, tiết kiệm được chi phí đầu tư.

Cấu tạo và nguyên lý hoạt động của van bi gang

Cấu tạo chi tiết của van bi gang

Về cơ bản van bi gang cũng được cấu tạo tương tự như các dòng van bi phổ biến khác, bao gồm những bộ phận như thân chính, trục, bi van, gioăng làm kín và bộ truyền động. Các chi tiết này được sắp sếp theo trật tự và hoạt động bền bỉ dài lâu có đặc điểm chức năng như sau:

-Thân van: hoặc vỏ van, là toàn bộ phần bên ngoài của van bi, chúng chứa đựng tất cả các bộ phận còn lại, bảo vệ khỏi các tác nhân tiêu cực và tạo môi trường hoạt động tiêu chuẩn. Lớp vỏ này sản xuất từ gang rất cứng chắc và bền, có thể chịu được áp lực lớn.

-Trục van: hay ty van để chỉ một thanh kim loại được đặt vào bên trong van để kết nối và dẫn truyền động lực từ bộ điều khiển đến bi van để đóng-mở theo sự điều hành. Bộ phận này thường được sản xuất từ thép không gỉ hoặc hợp kim cao cấp để có thể chịu được lực ma sát khi quay và chống oxi hóa, mài mòn từ lưu chất.

-Bi van: Nằm ở vị trí trung tâm thân van, có hình dáng tròn như quả bi nên được gọi là bi van, đục rỗng xuyên tâm để tạo đường lưu thông cho lưu chất. Kích cỡ của bi van tương ứng với thân van và bộ phận này được kết nối vào đầu dưới của trục để tiếp nhận các lực mô men xoắn để có thể xoay đóng mở van.

-Gioăng làm kín: được sản xuất từ PTFE (teflon) hoặc EPDM có độ dẻo và đàn hồi cao, chống oxi hóa và chịu nhiệt độ tốt. Được chèn vào giữa các bộ phận của van bi gang để tạo độ kín, chống rò rỉ lưu chất đồng thời giảm ma sát.

-Bộ điều khiển van: van bi gang được điều khiển từ 3 bộ điều khiển cơ bản là nhất tay gạt, động cơ điện và bộ điều khiển khí nén. Bộ phận này được lắp đặt ở đầu thân van, liên kết với phần đầu trên trục và cố định bằng đai ốc. Vì thế có thể tháo dỡ dễ dàng khi cần vệ sinh hoặc sửa chữa. Chức năng là tiếp nhận năng lượng để chuyển đổi thành động năng vận hành van đóng mở.

Nguyên lý hoạt động của van bi gang

Van bi gang có nguyên lý hoạt động khá đơn giản, dựa hoàn toàn vào cơ chế xoay đổi chiều mặt bi van tiếp xúc lưu chất tùy theo sự điều khiển từ bộ truyền động, có thể dạng cơ năng hoặc tự động hóa tùy dòng loại.

Khi van ở trạng thái đóng, phần mặt kín được đưa ra để tiếp xúc với lưu chất, kết hợp với thân van tạo thành một vách ngăn chặn hoàn toàn dòng chảy.

Khi muốn mở van để lưu chất có thể chảy qua van thì chúng ta cần thực hiện cung cấp lực hoặc năng lượng cho bộ điều khiển, lực mô men xoắn tác động làm cho trục và đĩa van xoay từ đó phần đục rỗng của bi van sẽ xoay chiều và trùng khớp với hướng dòng chảy trong đường ống.

Cho đến khi phần đục rỗng bi van khi có độ lớn bằng với đường kính của lòng van có nghĩa van bi gang đã được mở hoàn toàn, lưu chất được lưu thông với lưu lượng lớn nhất, áp suất không bị giảm khi qua van.

Hoặc nếu muốn van bi gang điều tiết dòng chảy, người dùng tác động vào tay gạt điều chỉnh sao cho phần mặt rỗng của bi van xoay góc nhỏ hơn 90 độ. Với thiết kế phần bi van đúc dày có thể chịu được áp lực cao nhưng phần ghế van có thể bị xói mòn nhanh chóng do áp lực dòng chảy mạnh.

Hướng dẫn lắp đặt van bi gang đúng nhất

Cần chuẩn bị đầy đủ các dụng cụ và thiết bị lắp đặt để việc thi công trở nên thuận tiện nhất

Vệ sinh sạch sẽ van bi gang và kiểm chứng chắc chắn không có vấn đề trục trặc gì xảy ra (để có thể kịp thời đổi trả)

Lựa chọn vị trí lắp đặt phù hợp và cắt ống theo kích cỡ của van, lưu ý nên sử dụng đá cắt để cắt ống theo chiều dọc, sau đó làm sạch các đầu ống tiếp xúc van

Đặt van bi gang vào vị trí đã chuẩn bị sẵn, căn chỉnh sao cho các mặt kết nối được ăn khớp với nhau và chiều hướng sử dụng van đúng thiết kế

Sử dụng các dụng cụ đã chuẩn bị như kìm, tua vít, cơ lê để siết chặt van vào ống dẫn, cần phải thực hiện sao cho van chắc chắn nhất, đồng tâm và không bị rò rỉ.

Cung cấp năng lượng cho bộ điều khiển để đảm bảo rằng van hoạt động bình thường, bi van đóng mở đúng theo thiết kế

Cho mở hệ thống để lưu chất có thể tiếp cận van bi gang, thực hiện quá trình test van trước khi đưa vào hoạt động chính thức

*** Nếu có bất kì sai sót nào hoặc không đáp ứng được yêu cầu sử dụng cần thực hiện việc lắp đặt lại. Sau đó nên thường xuyên kiểm tra và bảo dưỡng định kỳ.

Van bi gang có những ưu và nhược điểm gì

Ưu điểm nổi bật của van bi gang

• So với các dòng van được làm từ vật liệu khác thì van bi gang có giá thàn rẻ hơn, tiết kiệm chi phí đầu tư
• Thiết kế van ưu việt, có khả năng đóng mở cực nhanh so với van cổng, van bướm
• Cấu tạo van khá đơn giản, dễ dàng lắp đặt và bảo dưỡng
• Khả năng điều tiết lưu chất được đánh giá cao, độ kín khít chống rò rỉ lưu chất
• Van bi gang có thể chịu được áp lực lưu chất lớn lên tới 25bar tương đương 25kgf/cm2
• Sở hữu tính chịu nhiệt khá cao của gang cho phép chúng ứng dụng trong môi trường có nhiệt độ lớn lên tới 180 độ C
• Mô men xoắn thấp, không bị giảm áp suất khi qua van, cho phép lưu chất lưu thông với lưu lượng tối đa
• Kích cỡ van đa dạng, có thể lắp đặt cho nhiều hệ thống từ nhỏ đến lớn
• Kiểu kết nối đơn giản nhưng chắc chắn, đảm bảo được độ kín và tính linh hoạt cao
• Van kết hợp với nhiều bộ điều khiển đa dạng và thông minh, có thể đáp ứng được tốt các yêu cầu sử dụng từ thông dụng tới tự động hóa
• Van bi gang hoạt động êm ái, bền bỉ có tuổi thọ sử dụng cao

Nhược điểm cần chú ý trong van bi gang

• Van bi gang không phù hợp với các môi trường có lưu chất ăn mòn mạnh như acid, bazo, kiềm,…do gang dễ bị oxi hóa, mài mòn
• Phần ghế (seat valve) của van bi gang có thể bị ăn mòn hoặc rách nên cần thường xuyên kiểm tra
• Không nên sử dụng van bi gang vào các môi trường lưu chất có mật độ tạp chất cao, lưu chất dạng sệt, nhớt hoặc chất rắn không hòa tan vì có thể tạo gáng nặng cho bóng van (vướng mắc, sứt mẻ)
• Thiết kế đặc trưng của van bi nói chung khó vệ sinh, 1 lượng nhỏ lưu chất có thể bị đọng trong phần bi van gây ô nhiễm

Địa chỉ mua van bi gang chính hãng, giá tốt tại Hà Nội

Hiện nay trên thị trường có rất nhiều đơn vị phân phối van bi gang để quý khách lựa chọn. Tuy nhiên không phải địa chỉ nào cũng cung cấp sản phẩm chất lượng. Vì vậy bạn cần cân nhắc đâu mới là điểm đến đặt trọn niềm tin.

Công ty TNHH TM & XNK HT Việt Nam là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực, chuyên nhập khẩu và phân phối các dòng van vòi, phụ kiện ngành nước chất lượng cao từ các thương hiệu nổi tiếng trên toàn thế giới.

Van bi gang đang là sản phẩm được nhiều khách hàng tin cậy và lựa chọn. Với kho hàng rộng lớn, có đầy đủ các chủng loại, mẫu mã thịnh hành chắc chắn sẽ làm hài lòng tất cả quý khách ngay cả người khó tính nhất.
